Prevenzione Incendi De Dona

Manuale applicativi

Premessa

Il presente manuale illustra il funzionamento dei due applicativi caricabili dalla pagina "HOME" e dalla pagina "APPLICAZIONI":
  • App relazione Codice
  • App relazione Allegati
Gli applicativi sono stati realizzati con i seguenti criteri:
  1. La relazione tecnica per le attività ricadenti nel campo di applicazione del DM 3/8/2015 s.m.i. (codice della prevenzione incendi) viene elaborata ottimizzando il testo, ovvero sono riportate solo le parti di relazione tecnica attinenti al progetto in questione. Ad esempio, se non è richiesto il requisito della reazione al fuoco per i materiali, caso tipico per le attività industriali con Rischio Vita A1, A2, A3 o A4, le tabelle per l'attribuzione del gruppo di materiali verranno omesse. Questo comporta che non esiste un modello standard di relazione tecnica ma la stessa verrà elaborata caso per caso in funzione dei dati di input inseriti nell'applicativo.
  2. La parte in corsivo riportata nella relazione tecnica indica le prescrizioni minime normative da ottemperare riferite allo specifico progetto;
  3. L'applicativo si compone sostanzialmente di due principali funzionalità:
    1. funzioni che implementaano la relazione tecnica;
    2. funzioni che intercettano le incongruenze con la norma tecnica. Ad eempio se la norma impone una lunghezza massima del percorso di esodo non superiore a 50 m e viene inserito un percorso di esodo effettivo di 55 m, l'applicativo segnalerà la non conformità alla norma.
Gli applicativi dovranno essere utilizzati da tecnici che abbiano una conoscenza approfondita del DM 3/8/2015 s.m.i. (codice della prevenzione incendi) per poter verificare la correttezza di quanto riportato nella relazione tecnica prodotta automaticamente. Premesso quanto sopra, il sottoscritto si solleva da ogni responsabilità in caso di malfunzionamento dell'applicativo, tenuto conto che lo stesso, per quanto possa essere stato verificato con molteplici simulazioni, potrebbe presentare bug che possano compromettere il risultato finale.
Si cerca di potenziare l'applicativo introducendo nuove funzioni per migliorare il contenuto della relazione tecnica. Tali miglioramenti vengono effettuati anche grazie alle segnalazioni degli utilizzatori, che potranno fornire i graditi consigli alla mail pi.dedona@gmail.com.

Errori ricorrenti e consigli

Errori ricorrenti
L'applicativo con il passar del tempo ha richiesto l'inserimento di un numero sempre maggiore di variabili, pur cercando nel limite del possibile di ridurle al minimo per semplificare le procedure. Tale scelta è stata finalizzata a coprire tutti i casi possibili previsti dal codice della prevenzione incendi.
Si riportano di seguito gli errori ricorrenti e alcuni consigli che possono ritornare utili nell'utilizzo dell'applicativo:
  • I numeri decimali vanno inseriti solo con il punto e non con la virgola. L'applicativo non riconosce i numeri decimali inseriti nel seguente modo 23,3. L'inserimento corretto è 23.3;
  • Se si intende memorizzare un progetto, per riprenderlo il giorno dopo, non dimenticare di selezionare il checkbox: "Selezionare per salvare progetto esempio oppure le modifiche al progetto corrente". Si può verificare l'attivazione del checkbox, osservando il semaforo sul lato destro del PC con i colori verde, verde e rosso, stando ad indicare che il progetto viene correttamente memorizzato.
  • Ogni volta che si deve lavorare su un progetto salvato o caricato dal proprio personal computer è sempre necessario, per caricarlo in memoria, cliccare sul pulsante Carica Progetto salvato;
  • I dati riportati nelle caselle con sfondo bianco sono tutti obbligatori e vanno inseriti sempre, altrimenti l'applicativo segnala un errore. I dati riportati nelle caselle con sfondo giallo non sono obbligatori; cioè sono misure che nell'attività potrebbero non essere richieste. Ad esempio estintori di tipo B [EB], corridoio cieco omesso e vie di esodo verticali. Pertanto, se l'attività non richiede tali dati devono essere lasciati vuoti.
  • Il dato di input relativo all'energia massima presente nel compartimento (ΣgiHimiΨi) non può essere lasciato vuoto (sfondo bianco). Conoscendo il carico d'incendio specifico qf del compartimento, ad esempio per un'autorimessa privata è intorno a 350 MJ/m2 (fonte claraf) oppure calcolato con l'Applicativo relazione Allegati, basta moltiplicare quest'ultimo per la superficie Ad, che potrebbe coincide anche con quella dell'intero compartimento (ΣgiHimiΨi = qf × Ad); questo dato così ottenuto è quello da inserire nel campo di input (ΣgiHimiΨi).
    Nel caso nell'attività sia presente un piano tecnico o un sottotetto con elementi strutturali combustibili, la cui quota non rientra nella determinazione dell'altezza massima dei piani (altezza antincendio) bisogna porre ΣgiHimiΨi = 0, in tal modo non verrà presa in considerazione l'altezza del piano.
  • Non occore quasi mai selezionare il checkbox relativo alla verifica di ridondanza (rosso). Questo deve restare nella maggior parte dei casi sempre deselezionato. Occorre selezionarlo nel caso non sia necessario effettuare la verifica di ridondanza, ad esempio quando si aggiunge la verifica di un ambito, ipotizzando che l'incendio si sia sviluppato in un altro ambito;
  • Per le attività dotate di RTV (scuole, alberghi, autorimessa ecc.) devono essere sempre inseriti i dati relativi alla specifica attività verticale.
Consigli
  • Per iniziare un nuovo progetto è quasi sempre preferibile caricare un progetto esempio, soprattuto se l'applicativo viene utilizzato per le prime volte. Sono esempi molto semplici, presentano pochi dati e possono essere facilmente integrati e modificati. Non dimenticare di selezionare il checkbox per memorizzare il progetto esempio e renderlo progetto di lavoro.
  • Inizialmente lasciare tutti i livelli di prestazione delle strategie su Minimo in modo da far scegliere all'applicativo il livello di prestazione più basso, nel rispetto delle prescrizioni normative. In una seconda fase, a seguito di una dettagliata valutazione del rischio, si può procedere a modificare i Livelli di prestazione ed anche quando le caratteristiche dell'attività lo consentono senza costi aggiuntivi. Ad esempio se l'applicativo determina un Livello di prestazione minimo Resistenza al fuoco II e l'attività è dotata di strutture in origine con caratteristiche di resistenza al fuoco non inferiori alla classe del compartimento, dalla maschera Dati Attività selezionare il livello di prestazione Resistenza al fuoco III. Analoga situazione si potrebbe verificare se nell'attività sono presenti solo materiali di rivestimento non combustibili e sono richieste prestazioni ai fini della reazione al fuoco. In tale caso è opportuno selezionare un livello di prestazione Reazione al fuoco IV, senza costi aggiuntivi per l'attività essendo tale requisito presente in origine.
    Potrebbero verificarsi altri casi, come l'esistenza di un impianto rilevazione fumi o di una rete idranti, anche in questo caso se detti impianti si vogliono tenere attivi, anche se non richiesti dalla norma, occorre selezionare il livello di presatzione corrispondente.
  • La valutazione del rischio incendio deve essere obbligatoriamente prevista. Le caselle tuttavia sono state lasciate libere (cioè in assenza di dati non segnalano errore), in quanto per alcune attività come per le RTV (scuole, uffici, ecc) la valuazione del rischio incendio potrebbe essere limitata alle caratteristiche peculiari della stessa attività e non tutti i campi potrebbero essere necessari.

Relazioni prodotte dagli applicativi

L'applicativo "App relazione Codice" sviluppa una relazione completa per tutte le attività ricadenti nel campo di applicazione del DM 3/8/2015 s.m.i. (codice della prevenzione incendi) sia di tipo orizzontale (RTO) che vertivali (RTV). In particolare per le seguenti attività:
  • RTO: Attività non dotate di regola tecnica:
    9,14, da 19 a 40, da 42 a 47, da 50 a 54, 56, 57, 63, 64, 70, 73, 76.
  • RTV: Attività con regola tecnica:
    71 (V.4): Uffici;
    66 (V.5): Attività ricettive turistico alberghiere;
    75 (V.6): Autorimesse;
    67 (V.7): Attività scolastiche;
    69 (V.8): Attività commerciali;
    69 (V.9): Asilo nido;
    72 (V.10): musei, gallerie, esposizioni e mostre, bliblioteche e archivi in edifici tutelati;
    68 (V.11): Strutture Sanitarie;
    72 (V.12): Altre attività in edifici tutelati;
    (V.13): Chiusure d'ambito in edifici civili.
    77: Edifici di civile abitazione;
  • RTV: Attività con regola tecnica non ancora pubblicata (presenti in bozza):
    65: Attività di intrattenimento e di pubblico spettacolo;
    81: Stoccaggio e trattamento rifiuti.
Nel caso per l'attività sia prevista la presentazione del progetto (attività B e C del DPR 151/11), l'applicativo compila automaticamente in formato word il modello di presentazione dell'istanza di valutazione del progetto "PIN-1", utilizzando parte dei dati inseriti nella relazione tecnica.
L'applicativo consente di redigere la relazione tecnica anche per le attività non ricadenti nell'elenco dell'allegati I del DPR 151/11, cosiddette non soggette. In particolare sviluppa anche la relazione conforme all'allegato I del DM 3/9/2021 (minicodice) per i luoghi di lavoro a basso rischio d'incendio.
L'applicativo "App relazione Codice" presenta i seguenti limiti: si possono inserire massimo 10 attività del DPR 151/11, massimo 10 compartimenti, non più di 10 scale/rampe e 3 uscite finali da confluenza (tipo atrio), che in futuro saranno colmati con l'emanazione di altre regole tecniche verticali, dove è richiesta la presenza di un numero maggiore di compartimenti.

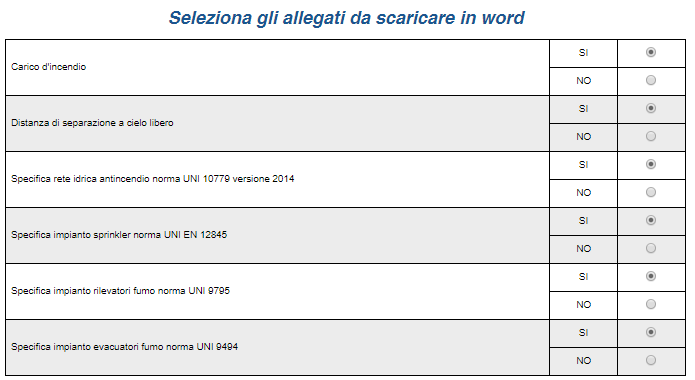

L'applicativo "App relazione Allegati" consente di produrre gli allegati della relazione tecnica prodotta con il precedente applicativo, in particolare consente al momento di elaborare:
  • Il calcolo del Carico d'incendio, in linea con quanto previsto al capitolo S.2. del codice;

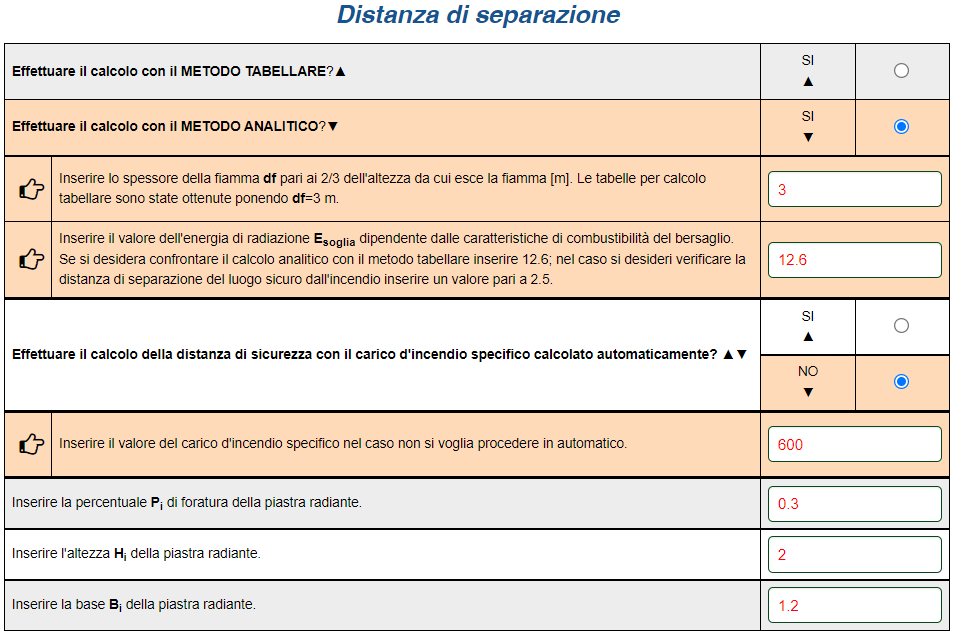

  • Il calcolo della Distanza di separazione per limitare la propagazione dell'incendio, con la metodologia prevista al paragrafo S.3. del codice, sia con il metodo tabellare che analitico;

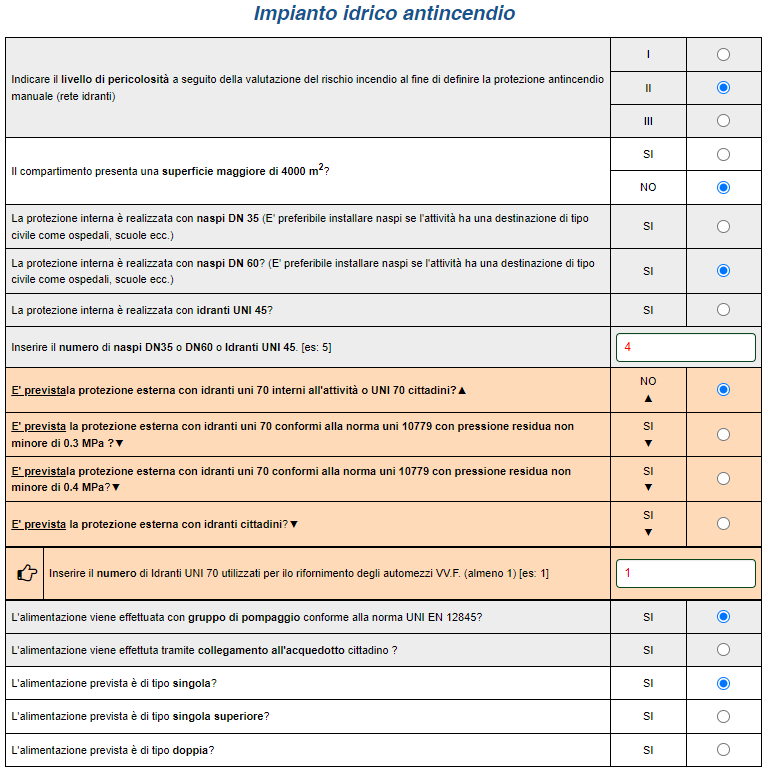

  • La relazione di sintesi dell'Impianto idrico antincendio secondo la norma UNI 10779;

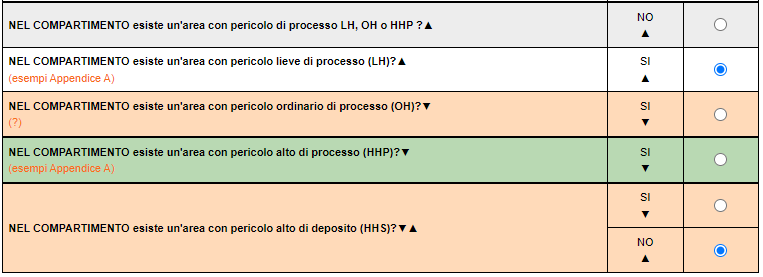

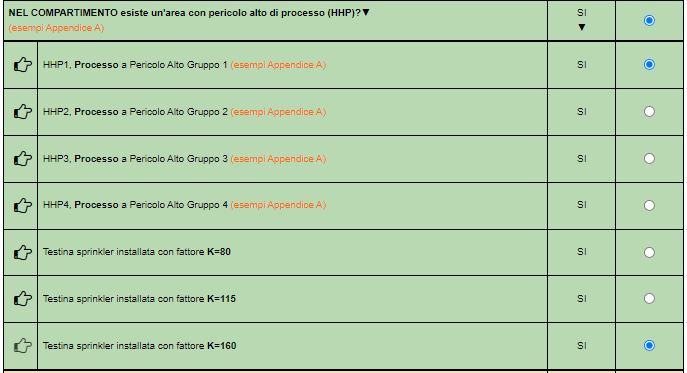

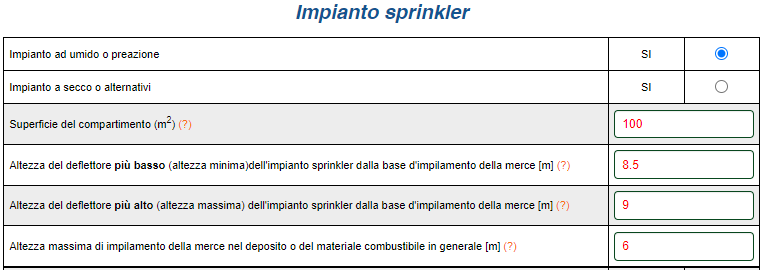

  • La relazione di sintesi dell' Impianto sprinkler UNI 12845;

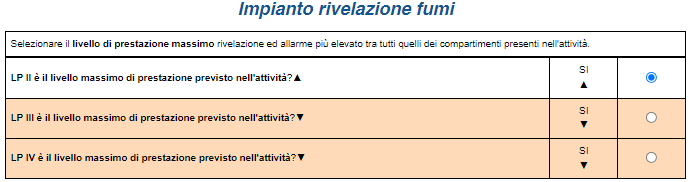

  • La relazione di sintesi dell' Impianto rivelazione allarme UNI 9795;

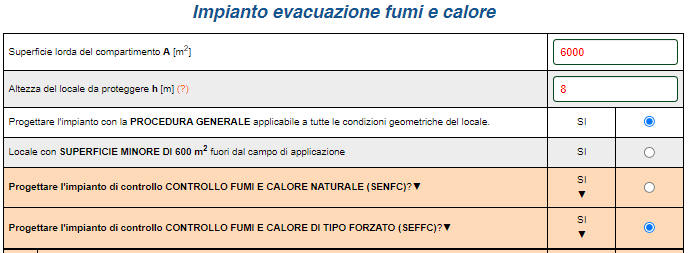

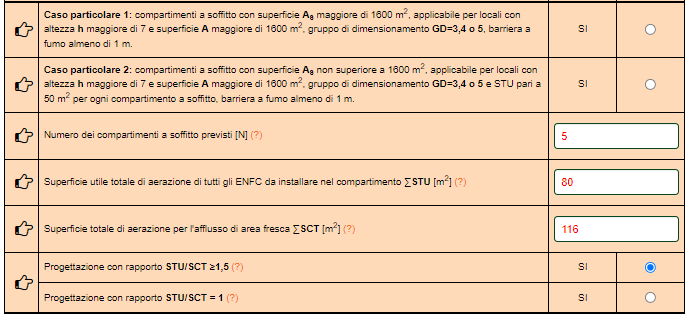

  • La relazione di sintesi dell' Impianto evacuazione fumi e calore UNI 9494;
  • La relazione di sintesi dell' Impianto fotovoltaico secondo la linea guida del DCPST del 7/2/2012;

Applicativo relazione Codice

Carica Esempi

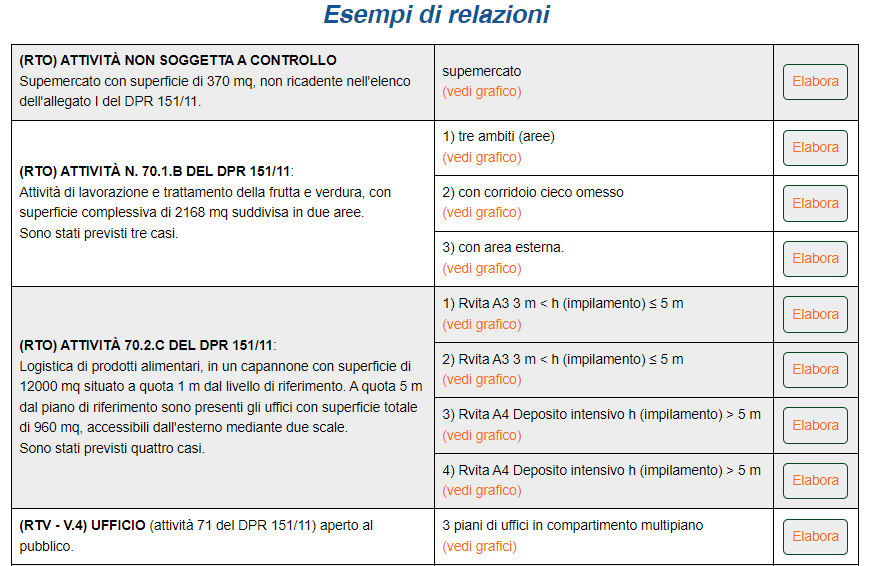

Prima di vedere il funzionamento dell'applicativo soffermiamoci sulla seguente maschera raggiungibile cliccando sul pulsante Carica Esempi dalla barra laterale, da cui è possibile caricare le relazioni di esempio. Tali relazioni potranno essere consultate anche dagli utenti non registrati. Gli esempi potranno essere utilizzati come base per il proprio progetto solo dagli utenti registrati.

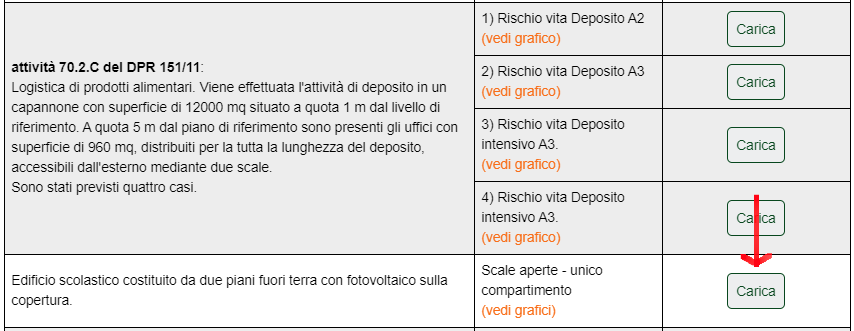

Uno stralcio dei progetti consultabili è riportato nella seguente figura. Sarà possibile visionare il grafico del progetto cliccando sul link (vedi grafico) mentre cliccando sul pulsante Carica vengono caricati nell'applicato tutti i dati della relazione tecnica, consultabili dai collegamenti di seguito descritti.

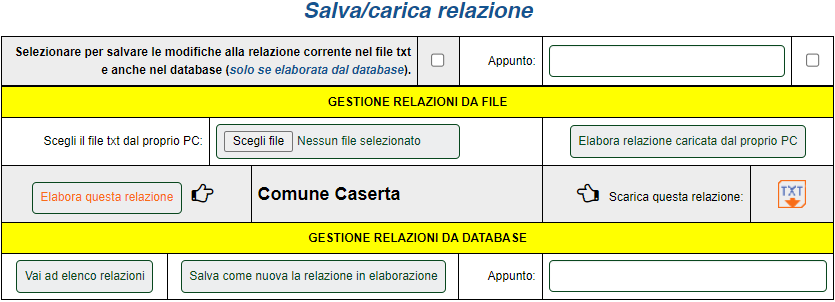

Salva dati/carica relazione

Cliccando sul pulsante Salva dati/carica relazione si accede alla maschera di seguito riportata, che consente di scaricare i dati di una relazione, salvare i dati della relazione corrente e ricaricare una relazione già salvata precedentemente.
Per conservare le eventuali modifiche della relazione già salvata o utilizzare come modello una relazione di esempio è necessario cliccare sul checkbox "Selezionare per salvare progetto esempio oppure le modifiche al progetto corrente". I dati del progetto nella cartella personale diventano correnti solo caricandoli, ovvero cliccando sul pulsante Carica Progetto salvato. Infine, per salvare le modifiche effettuate al progetto presente nella cartella personale, creata nel server al momento dell'iscrizione al sito e non visibile all'utente, è necessario procedere con una nuova elaborazione cliccando sul pulsante Elaborazione Dati.
In definitiva ogni modifica apportata al progetto (modificando i dati di input) viene salvata cliccando sul pulsante Elaborazione dati, dopo aver selezionato il checkbox. Occorre porre attenzione quando si carica una relazione di esempio, verificando se il checkbox risulta selezionato, in tale caso si rischia di sovrascrivere l'esempio sul progetto salvato nella cartella personale. Cioè selezionando il checkbox vengono sempre salvati i dati della relazione corrente nella cartella personale sovrascrivendo il contenuto precedente, perdendo tutto il lavoro fatto se non è stato effettuato preventivamente il download del file dati. Al fine di evitare di sovrascrivere la relazione esempio sul progetto di lavoro salvato nella cartella personale è stata predisposta una maschera di avviso che chiede se si intende sovrascrivere il progetto. Per evitare di sovrascrivere basta cliccare su ANNULLA. Cliccando su OK invece verrà sovrascritta la relazione esempio sul progetto di lavoro, perdendo tutto quello che è stato fatto. Come riportato nella seguente maschera:

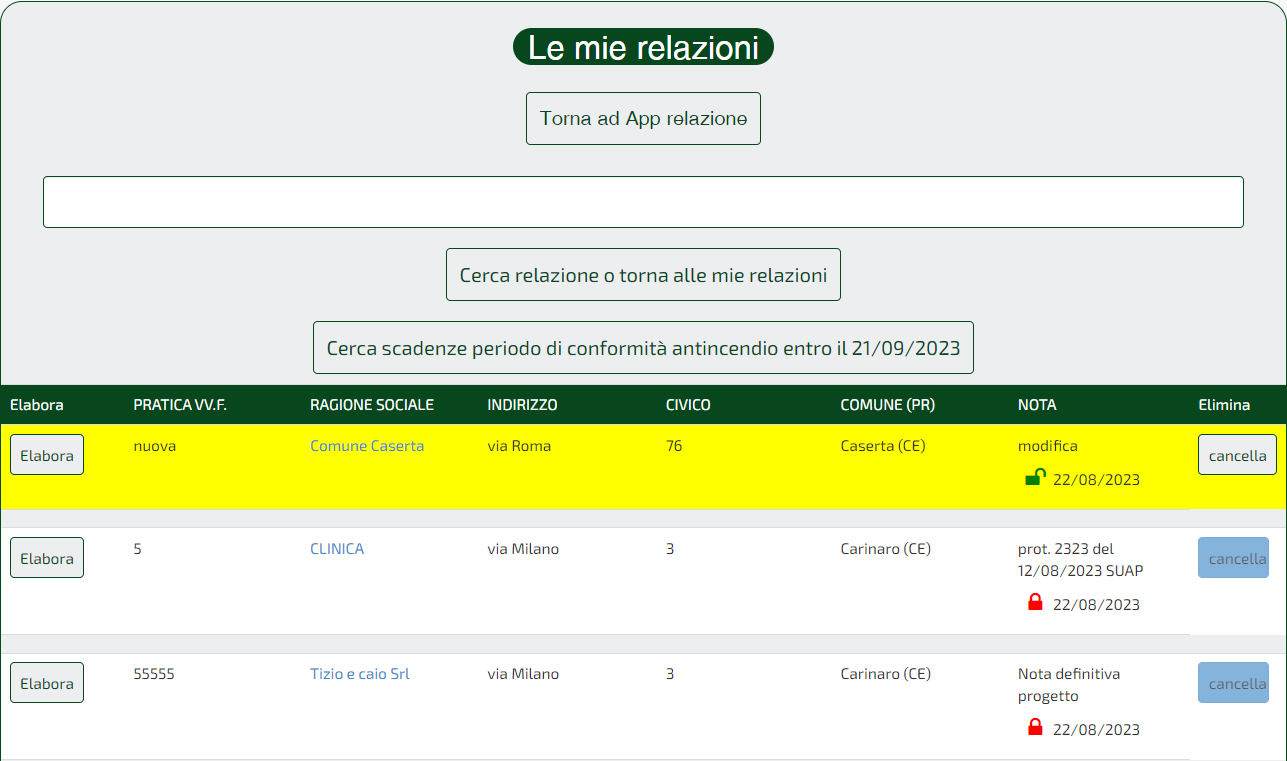

I dati della relazione tecnica presenti nella cartella personale potranno essere archiviati e recuperati in un momento successivo.
Cliccando sull'icona TXT viene effettuato in download del file dati del progetto salvato, in formato *.txt. Tale file potrà essere rinominato e recuperato in un secondo momento cliccando su Scegli file e poi sul pulsante Carica progetto archiviato.
Si rammenta che per lavorare su un progetto archiviato e caricato nella cartella personale è sempre necessario caricarlo in memoria cliccando sul pusante
Carica Progetto salvato, altrimenti non verranno salvate le eventuali modifiche.

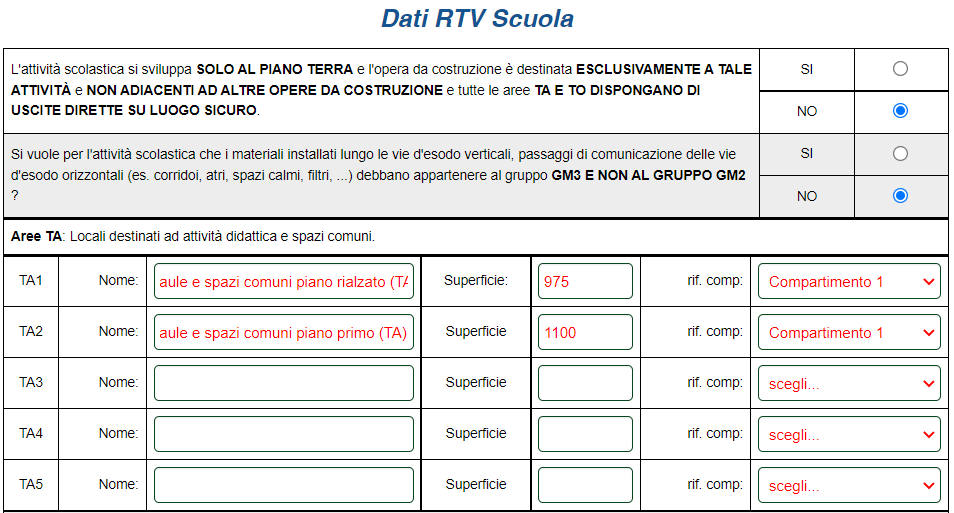

Relazione partendo dal caricamento di un esempio: SCUOLA

  1. Clicca su Salva dati/carica relazione e poi sul checkbox come in figura, per memorizzare i dati nella cartella personale.
  2. Carica l'esempio della SCUOLA. Può rappresentare una linea guida del proprio progetto.

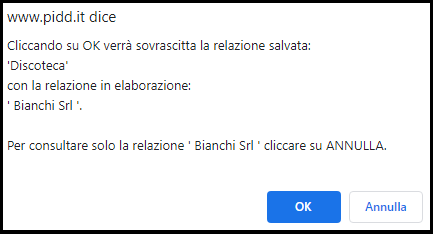

  3. Quindi sovrascrivi il progetto nella cartella personale cliccando su ok. Ogni modifica effettuata alla relazione tecnica, variando i dati di input nelle maschere, verrà salvata cliccando sul pulsante Elaborazione Dati e potrà essere rielaborata in una fase successiva di lavoro, una volta abbandonando il sito.

Ripresa del progetto SCUOLA dopo aver abbandonato il sito

  1. Per riprendere il progetto in una fase successiva (giorno dopo), selezionare sempre il checkbox, come in figura, per registrare le nuove modifiche da effettuare. Le modifiche vengono salvate cliccando sul pulsante Elaborazione Dati.

  2. Caricare il progetto dalla cartella personale in memoria per procedere alle nuove modifiche. Le modifiche vengono salvate cliccando sul pulsante Elaborazione Dati.

Archiviazione della relazione SCUOLA sul proprio computer

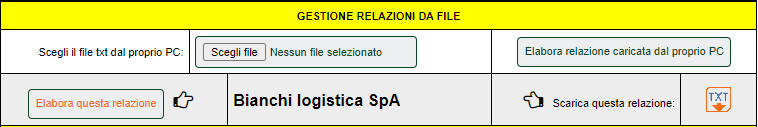

  1. Per scaricare il file della relazione presente nella cartella personale del sito cliccare sull'icona TXT.

Rielaborazione della relazione SCUOLA archivita

  1. Cliccare su scegli file e selezionare il file archiviato nel proprio computer.
  2. Cliccare quindi su carica progetto archiviato. Quindi ripetere le procedure previste per caricare il progetto in memoria di seguito riportate:
  3. Selezionare il checkbox per registrare le nuove modifiche.
  4. Caricare il progetto dalla cartella personale in memoria per procedere alle nuove modifiche. Le modifiche saranno effettivamente registrate solo cliccando sul pulsante Elaborazione Dati

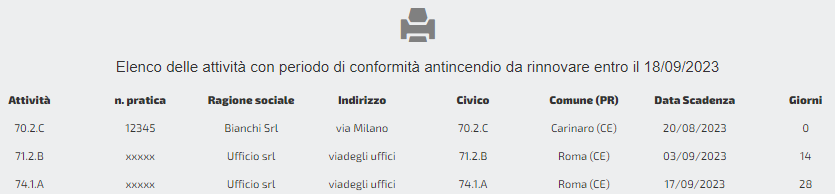

Verifica progetto in elaborazione

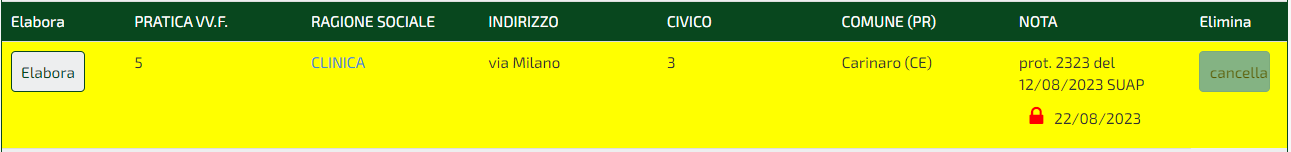

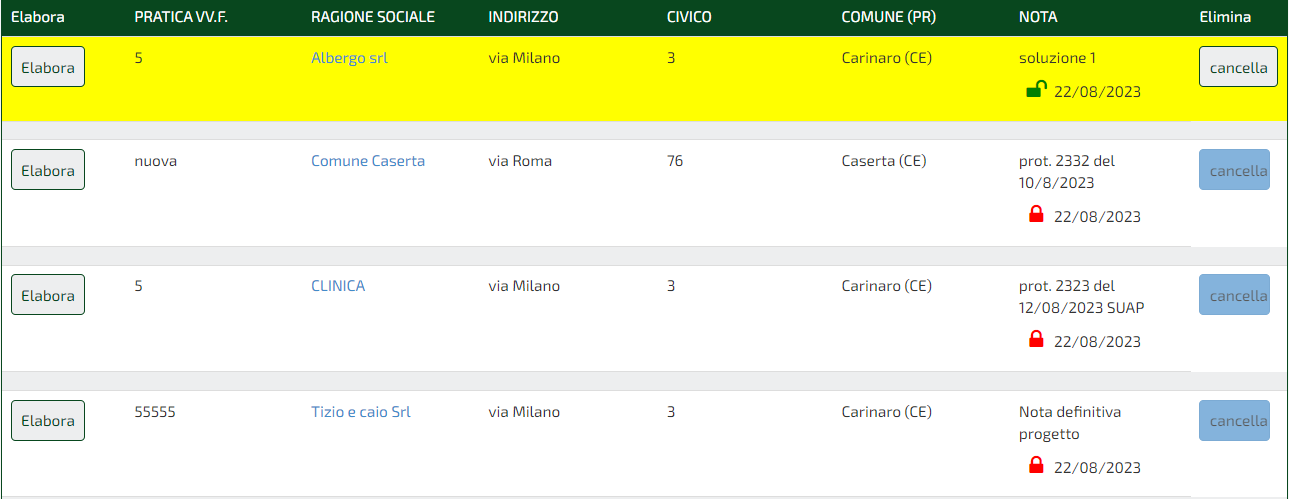

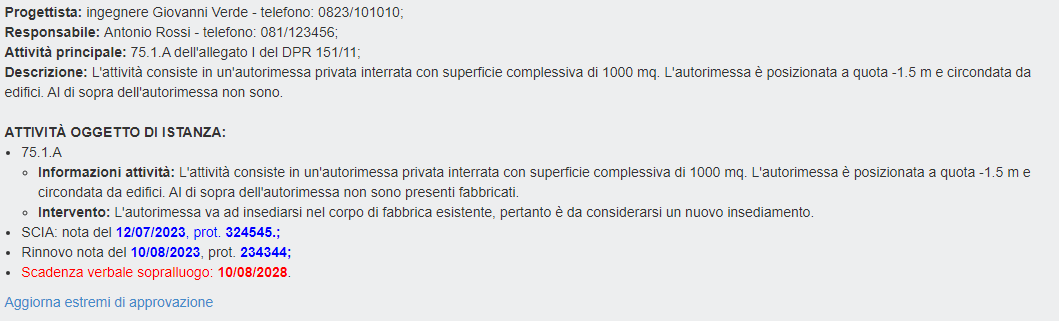

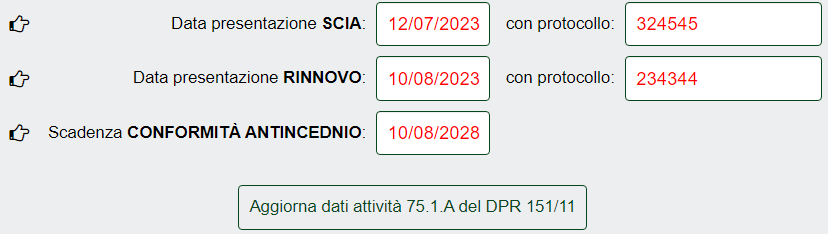

Per verificare quale relazione è presente nella cartella personale e qual è in memoria basta osservare l'icona sulla destra del computer:
Relazione in memoria diversa da quella presente nella cartella personale senza memorizzazione dei dati.
Relazione in memoria stessa di quella presente nella cartella personale senza memorizzazione dei dati.
Relazione in memoria stessa di quella presente nella cartella personale con memorizzazione dei dati.

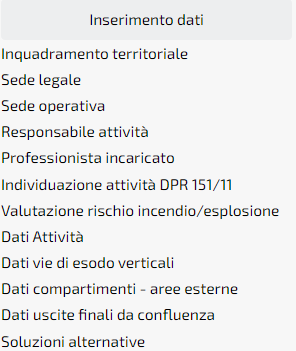

Di seguito verranno esaminate le maschere per l'inserimento dei dati di input, che definiscono le caratteristiche dell'attività, tralasciando quelli di facile interpretazione. Cliccando sul pulsante Inserimento dati si apre la seguente maschera:

Inquadramento territoriale

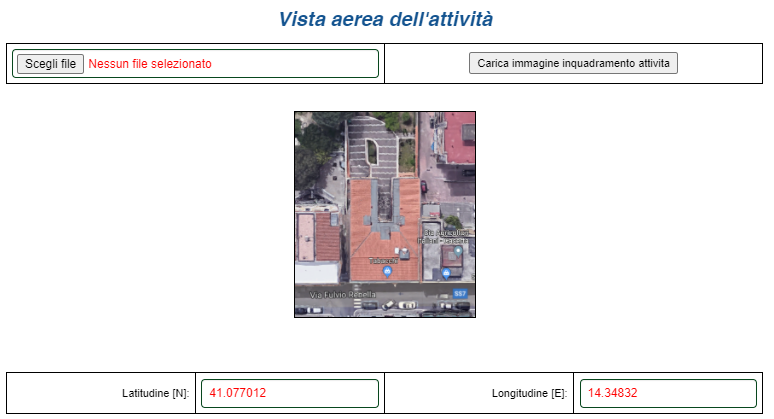

Cliccando sulla barra laterale sul link Inquadramento territorialesi accede alla seguente maschera di input: In questa maschera è possibile caricare l'immagine della vista aerea che verrà visualizzata nella relazione tecnica. E' obbligatorio inserire le coordinate geofrafiche dell'attività.

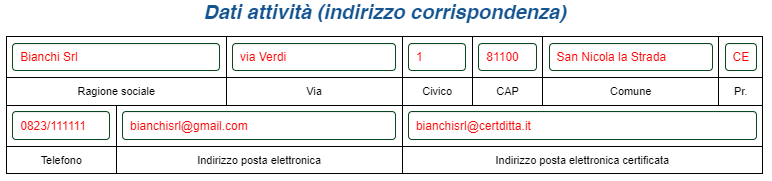

Sede legale attività

Questa maschera è accessibile cliccando su sul link Sede legale attività. I dati sono obbligatori!

Sede operativa attività

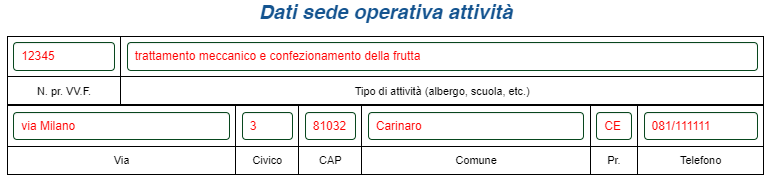

Questa maschera è accessibile cliccando su sul link Sede operativa attività. Nella maschera vengono caricati i dati relativi all'attività oggetto di valutazione del progetto. Questi dati sono utilizzati sia per la compilazione del modello PIN-1 che nella premessa della relazione tecnica. Pertanto in tale maschera è importante effettuare una descrizione generale dell'attività. I dati sono obbligatori!

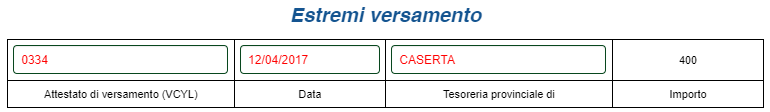

Estremi versamento

Questa maschera è accessibile cliccando su sul link Estremi versamento. I dati sono obbligatori!

Responsabile attività

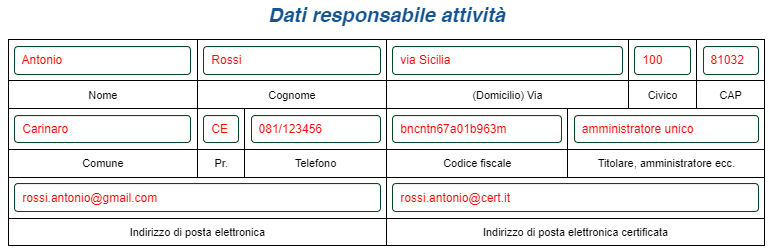

Questa maschera è accessibile cliccando su sul link Responsabile attività. I dati sono obbligatori!

Professionista incaricato

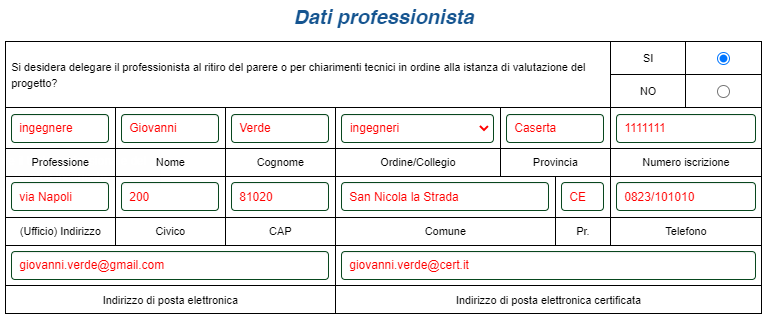

Questa maschera è accessibile cliccando su sul link Professionista incaricato. I dati sono obbligatori!

Altro indirizzo

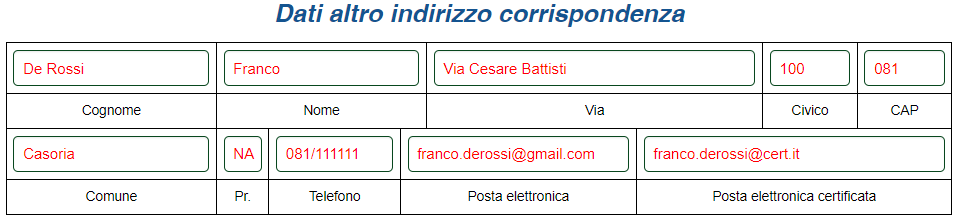

Questa maschera è accessibile cliccando su sul link Altro indirizzo. I dati sono obbligatori!

Individuazione attività DPR 151/11

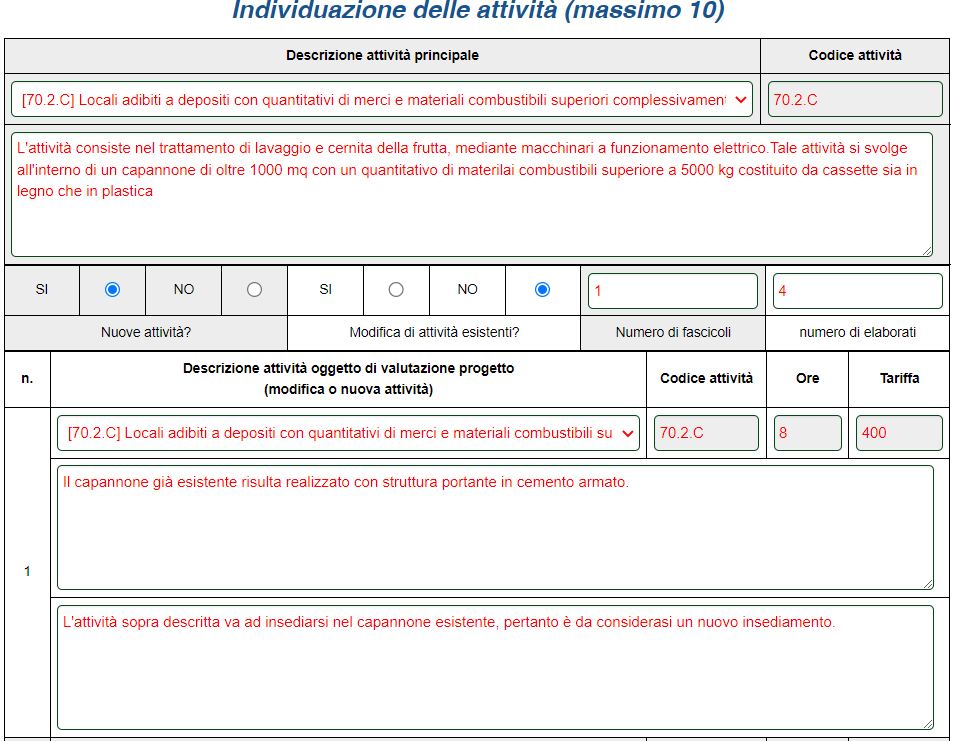

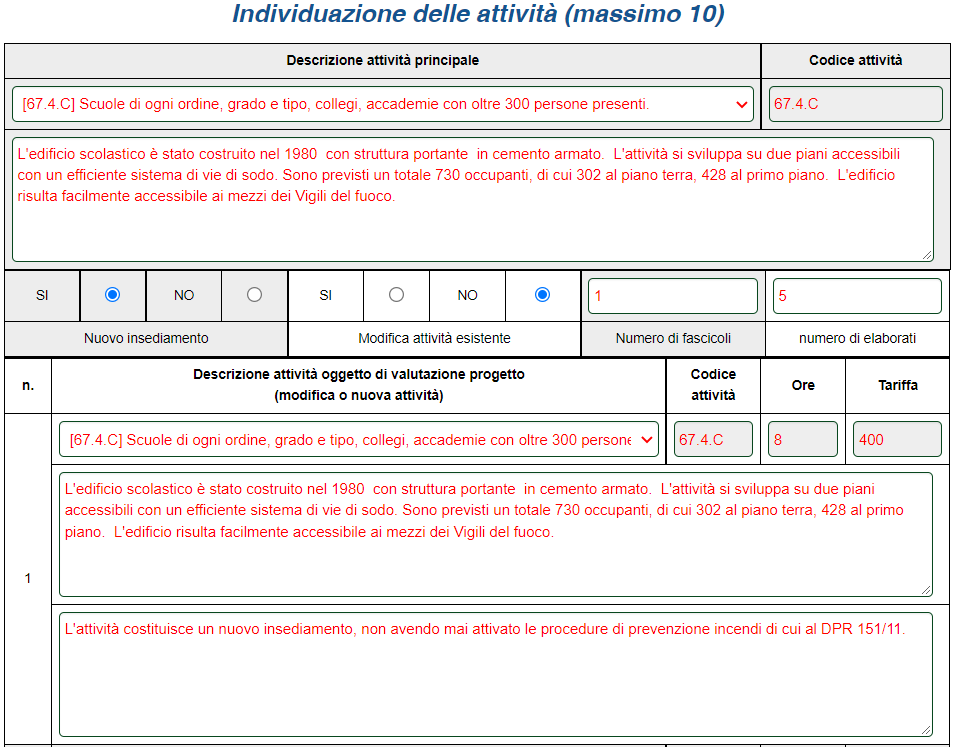

Questa maschera è accessibile cliccando su sul link Individuazione attività DPR 151/11. Si deve selezionare l'attività principale soggetta o meno al controllo dei Vigili del fuoco.
E' possibile scegliere fino ad un massimo di 10 attività, che possono essere soggette a valutazione del progetto indicando se trattasi di nuovo insediamento o di modifica dell'attività esistente. Verranno individuate automaticamente le ore e l'importo da versare per la valutazione del progetto.

Valutazione rischio incendio/esplosione

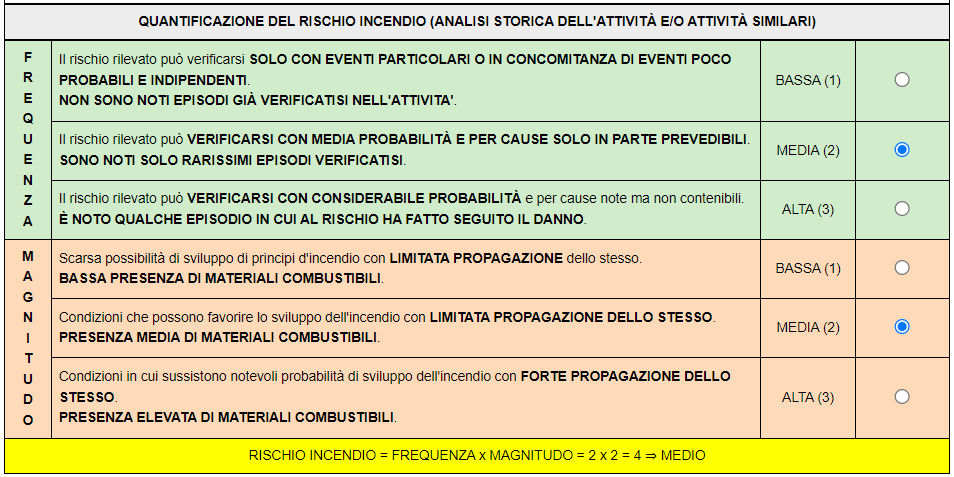

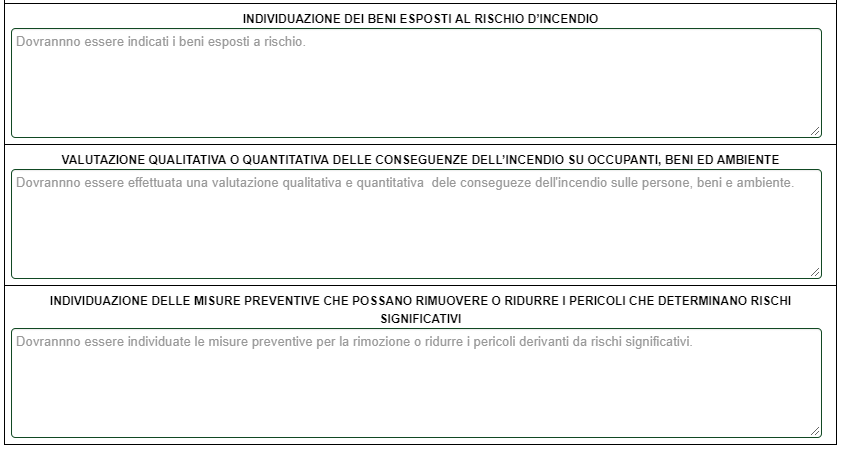

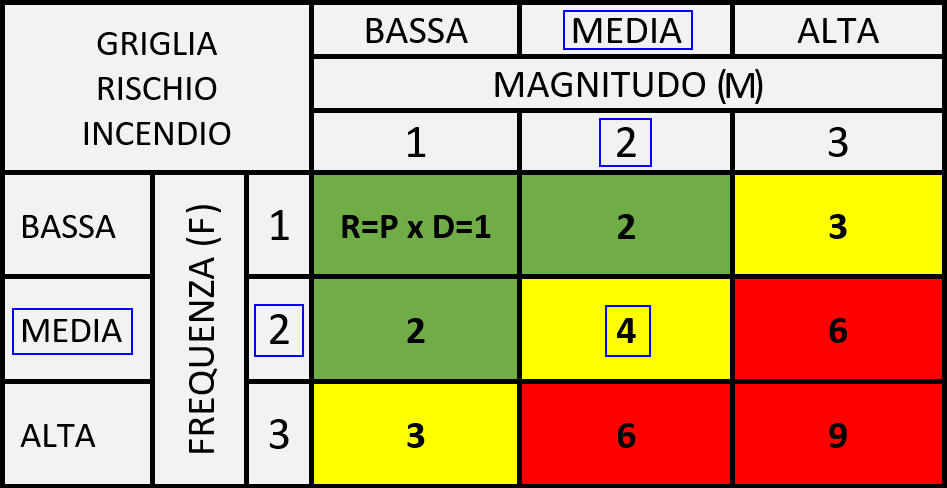

La valutazione del rischio incendio ed esplosione deve essere effettuata obbligatoriamente. Per le RTV (Scuola, Strutture ricettive ecc.) la valutazione del rischio incendio ed esplosione si può limitare agli aspetti peculiari della specifica attività.

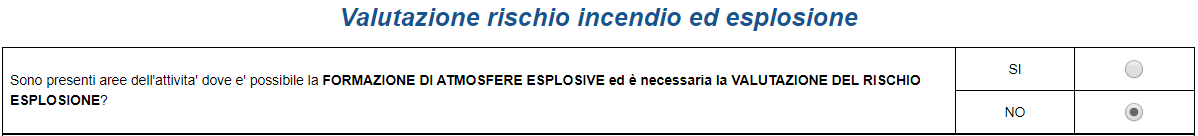

Occorre stabilire se all'interno dell'attività sono presenti aree con possibilità di formazione di atmosfere esplosive. In tal caso occorre allegare la valutazione del rischio esplosione secondo le modalità stabilite dal capitolo V.2. del Codice delle prevenzione incendi.
La valutazione del rischio incendio deve comprendere i seguenti punti.

Dati generali attività

Questa maschera è accessibile cliccando su sul link Dati attività.
I dati che seguono sono molto importanti e vanno a definire le misure di prevenzione e protezione antincendio dell'attività oggetto di valutazione del progetto.
I dati sono stati raggruppati in blocchi, per caratteristiche simili.

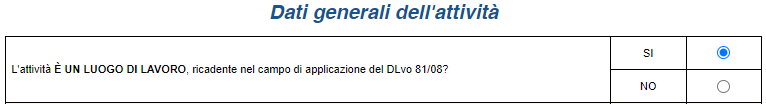

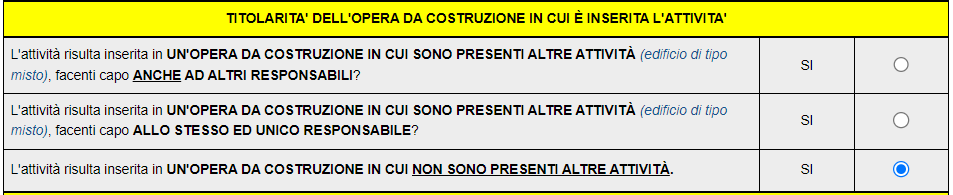

La prima parte della maschera consente di definire se l'attività è un luogo di lavoro. Nel caso sia luogo di lavoro verrà inserito nella relazione tecnica un paragrafo riguardante gli adempimenti previsti dal DLvo 81/08.

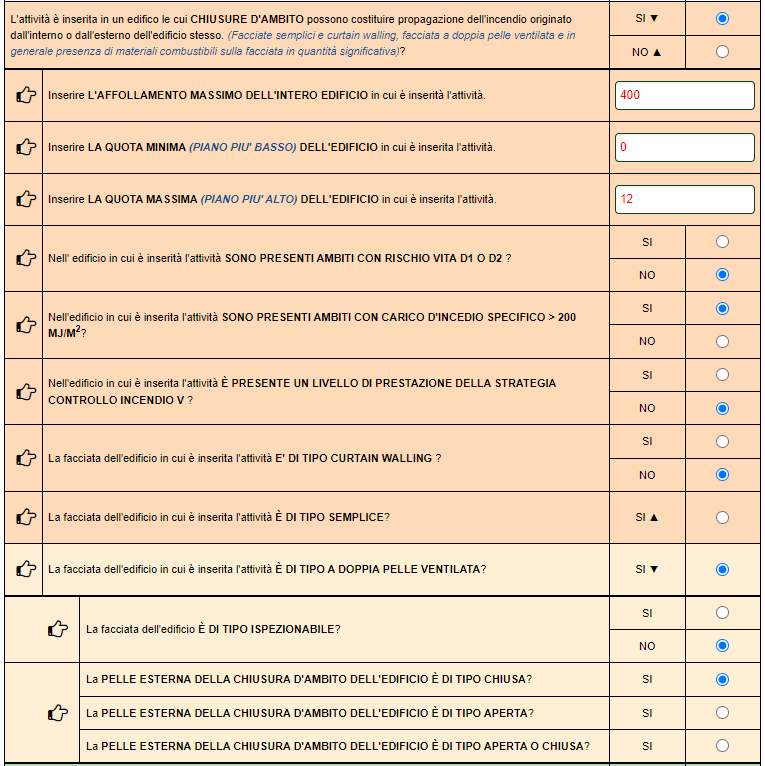

La seconda parte riguarda le chiusure d'ambito, introdotte con il DM 30/03/2022.
Il paragrafo delle chiusure d'ambito si applica a tutte le attività dove il rischio di propagazione dell'incendio attraverso di esse non risulta accettabile.
Ritenendo non accettabile il rischio incendio per la presenza di chiusure d'ambito combustibili cliccando "SI ▼" si apre la seguente maschera: occorre inseguire i seguenti dati per la classificazione della chiusura d'ambito SA,SB o SC:
  • Inserire L'AFFOLLAMENTO MASSIMO DELL'INTERO EDIFICIO in cui è inserità l'attività: occorre inserire l'affollamento dell'intero edificio e non solo dell'attività oggetto di progettazione.
  • Inserire LA QUOTA MINIMA (PIANO PIU' BASSO) DELL'EDIFICIO in cui è inserita l'attività: rappresenta la quota del piano più basso dell'edificio che dovrà essere ≤ di quella dell'attività.
  • Inserire LA QUOTA MASSIMA (PIANO PIU' ALTO) DELL'EDIFICIO in cui è inserita l'attività: rappresenta la quota del piano più alto dell'edificio che dovrà essere ≥ di quella dell'attività.
  • Nell' edificio in cui è inserità l'attività SONO PRESENTI AMBITI CON RISCHIO VITA D1 O D2: deve essere selezionato se sono presenti nell'edificio ambiti con rischio vita D1 o D2 (strutture sanitarie). Gli ambiti D1 o D2 possono anche essere presenti solo nell'attività.
  • Nell'edificio in cui è inserita l'attività SONO PRESENTI AMBITI CON CARICO D'INCEDIO SPECIFICO > 200 MJ/M2: selezionare se ci sono ambito con carico d'incedio nell'edifcio (compresa la stessa attività) con carico d'incendio specifico qf > 200 MJ/m2.
  • Nell'edificio in cui è inserita l'attività È PRESENTE UN LIVELLO DI PRESTAZIONE DELLA STRATEGIA CONTROLLO INCENDIO V : selezionare se è presente un impianto automatico di spegnimento esteso all'intero edificio e non solo all'attività.
Sono presenti altri dati che vanno ad individuare la tipologia di chiusura d'ambito e in base alla scelta vengono stabilite le prescrizioni.

La terza parte riguarda gli edifici tutelati in cui si esercitano attività ricadenti nell'elenco del DPR 151/11, diverse da biblioteche e musei.
Tali attività devono avere un rischio beni 2 o 4 (si applicano anche quando le attività non sono aperte al pubblico).

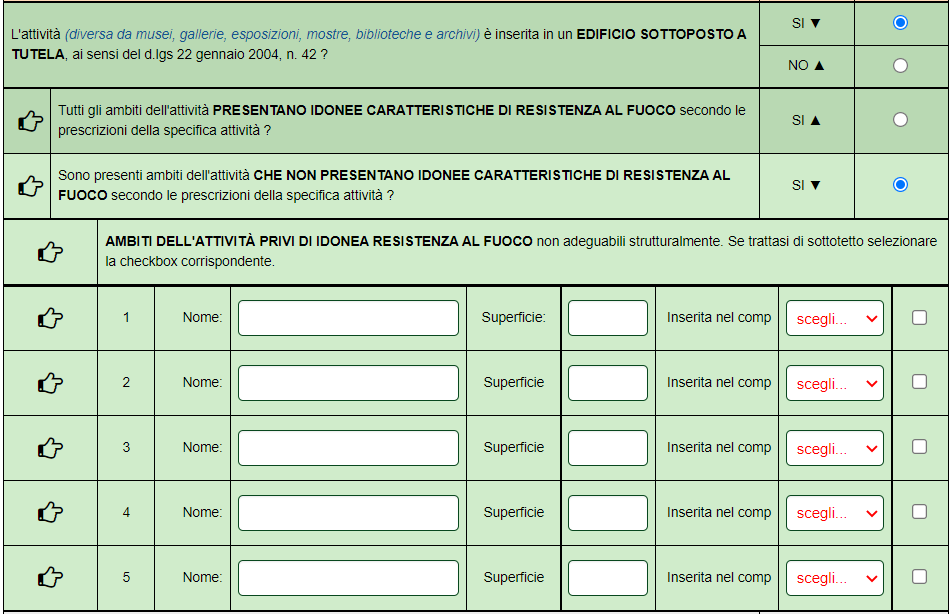

Cliccando "SI ▼" si ammette che l'attività viene esercita in un edificio tutelato ai sensi del d.lgs 22 gennaio 2004, n. 42, accedendo alla seguente maschera: Per gli edifici tutelati ci sono delle misure di sicurezza aggiuntive da prendere in cosiderazione. Inoltre, possono essere presenti locali che non presentano idonee caratteristiche di resistenza al fuoco e sottotetti con travi in legno.
Nel caso ci siano ambiti che non presentano idone caratteristiche di resistenza al fuoco occorre compilare i campi relativi a:
AMBITI DELL'ATTIVITÀ PRIVI DI IDONEA RESISTENZA AL FUOCO non adeguabili strutturalmente. Se trattasi di sottotetto selezionare la checkbox corrispondente.

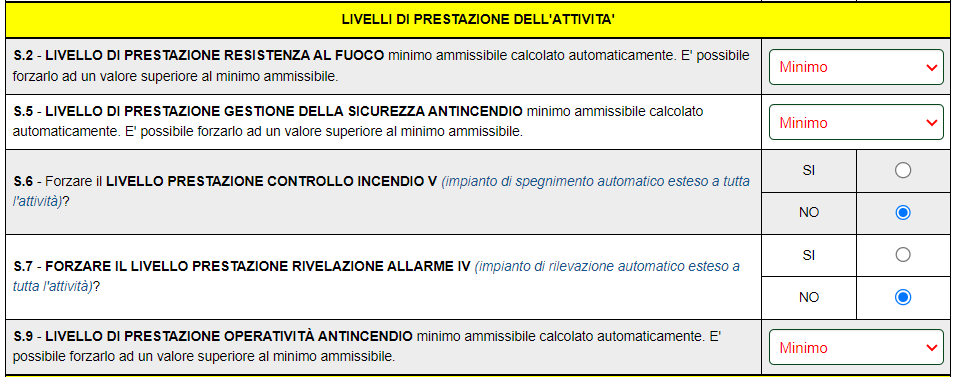

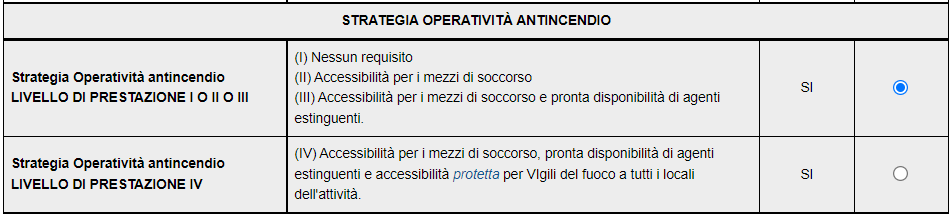

La quarta parte riporta i LIVELLI DI PRESTAZIONI RELATIVI ALL'INTERA ATTIVITÀ . In questa maschera è preferibile, nella prima fase, lasciare immutati i dati di input, che potranno essere modificati, se necessario, successivamente, in modo da far attribuire all'applicativo i livelli minimi di prestazione per la individuazione della soluzione conforme più semplice e incrementarli, se necessario, a seguito della valutazione del rischio incendio.
E' possibile, qualora sia necessario o volutamente, forzare l'attribuzione dei livelli di prestazione controllo incendio V e allarme incendio IV, qualora si intenda estendere a tutta l'attività le suddette misure di protezione antincendio. In particolare l'attribuzione del livello di prestazione controllo incendio V (impianto sprinkler esteso all'intera attività) comporta automaticamente la riduzione di una unità del valore δα, come previsto dal punto G.3.2.1 (Determinazione Rischio Vita) del decreto, con tutti i vantaggi conseguenti.

Nella quinta parte sono riportate indicazioni sul tipo di opera da costruzione. Tali dati vengono utilizzati per definire il livello di prestazione della Strategia S.2 (Resistenza al Fuoco).
Si deve scegliere il tipo di opera da costruzione tra:
  • NON È STRUTTURALMENTE INDIPENDENTE rispetto ad altre opere da costruzione. Tale caso si può avere, oltre che per attività sovrapposte, anche per attività affiancate, insediate in strutture aventi elementi portanti in comune.
  • STRUTTURALMENTE INDIPENDENTE rispetto ad altre opere da costruzione. Si può verificare per fabbricati affiancati con elementi strutturali indipendenti.
  • ISOLATA rispetto ad altre opere da costruzione. Ovvero è presente uno spazio a cielo libero tra le opere da costruzione. Tale spazio potrebbe essere superiore o inferiore all'altezza dell'edificio.

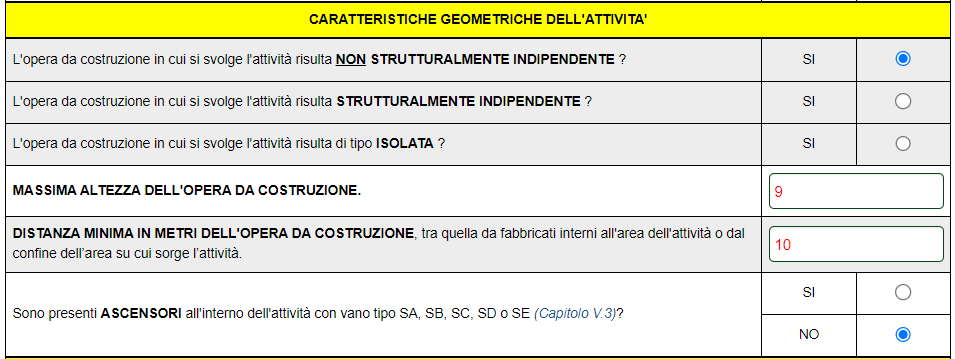

Occorre inserire LA MASSIMA ALTEZZA DELL'OPERA DA COSTRUZIONE. Tale dato verrà preso in considerazione nel caso venga attribuito il livello I o II di prestazione della Strategia Resistenza al Fuoco e si adotta la soluzione conforme. L'applicativo verifica che la distanza di separazione da altri edifici interni e dal confine di proprietà sia superiore all'altezza del dell'opera da costruzione in cui insiste l'attività.

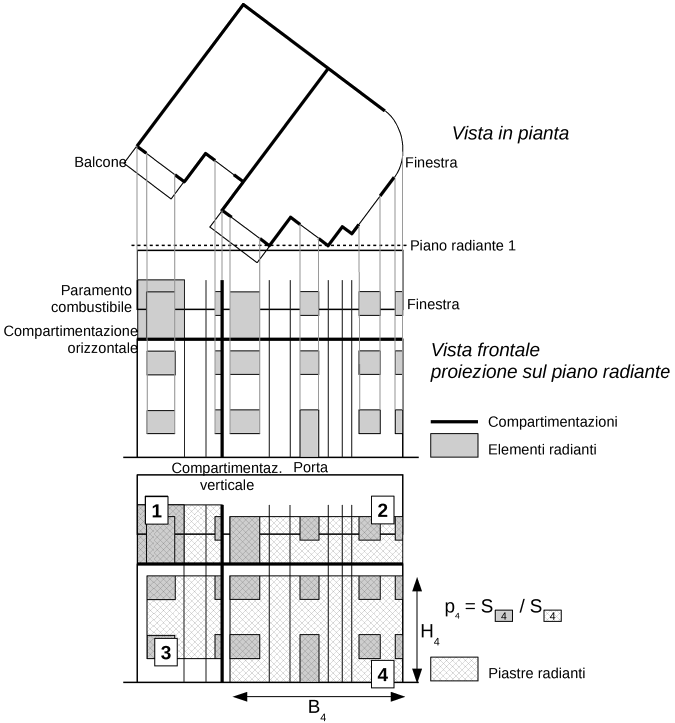

Inserire LA DISTANZA DI SEPARAZIONE, calcalota con l'applicativo allegato.


La sesta parte riguarda la gestione dell'opera da costruzione. In cui possono essere presenti più attività soggette al controllo ricadenti nell'elenco del DPR 151/11 facenti capo allo STESSO RESPONSABILE O ANCHE AD ALTRO RESPONSABILE. Oppure potrebbero non essere presenti altre attività, in tal caso si ipotizza un UNICO RESPONSABILE.

La settima parte riguarda l'inserimento di altri dati dell'attività, che individuano in generale il tipo di attività svolta.

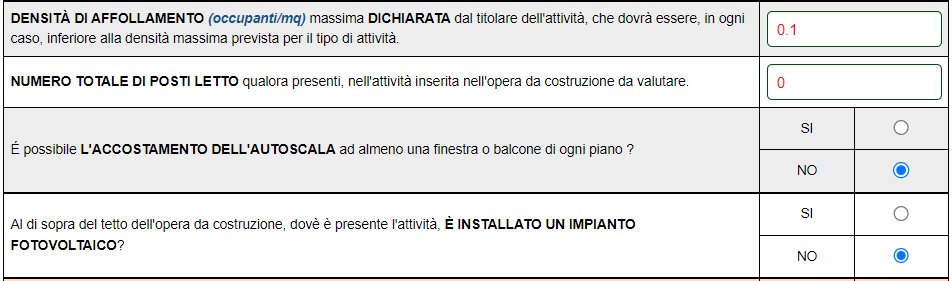

Il NUMERO DI POSTI LETTO se presenti altrimenti va inserito 0.
Deve essere inserita la DENSITÀ DI AFFOLLAMENTO dichiarata dal titolare dell'attività.
Eventuale presenza di ASCENSORI.

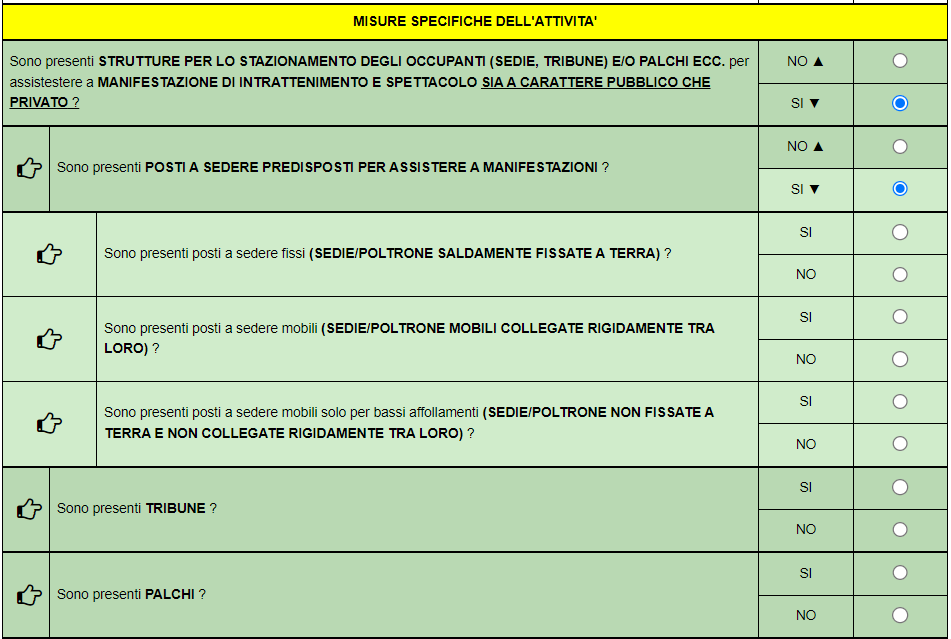

Ed infine selezionare se sono presenti POSTI A SEDERE UTILIZZATI PER LO SVOLGIMENTO DI MANIFESTAZIONI DI PUBBLICO SPETTACOLO.

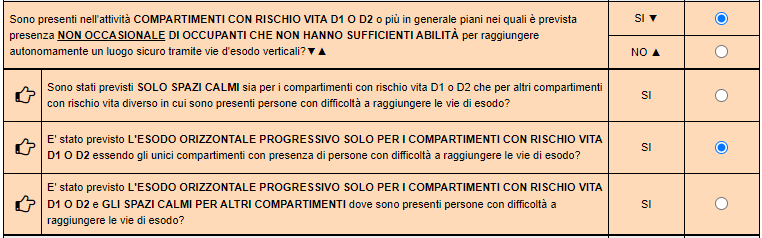

L'ottava parte riguarda la presenza di occupanti NON OCCASIONALI con capacità motoria impedita. Cliccando su "SI" si apre una maschera dove occorre selezionare il caso presente.
Possono essere previsti:
  1. Solo SPAZI CALMI sia per le aree D1 o D2 che per altri ambienti in cui è prevista la presenza non occasionale di persone diversamente abili.
  2. Solo l'ESODO ORIZZONTALE PROGRESSIVO essendo le aree D1 D2 le uniche con presenza non occasionale di persone diversamente abili o allettate.
  3. L'ESODO ORIZZONTALE solo per le aree D1 D2 mentre per gli altri ambienti in cui è prevista la presenza non occasinale di persone con capacità motorie impedite SPAZI CALMI.

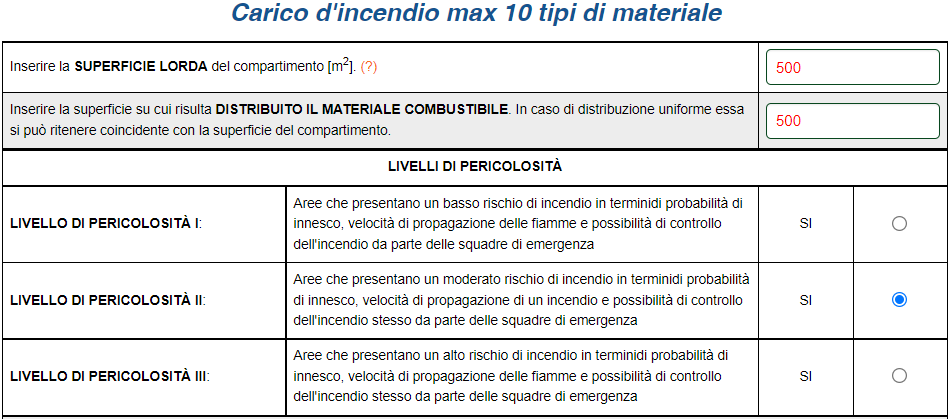

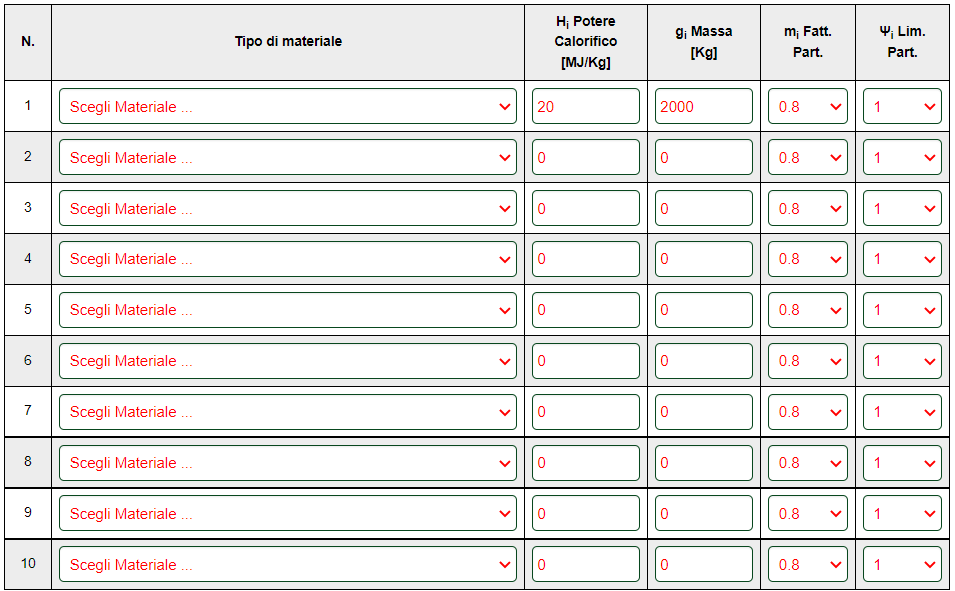

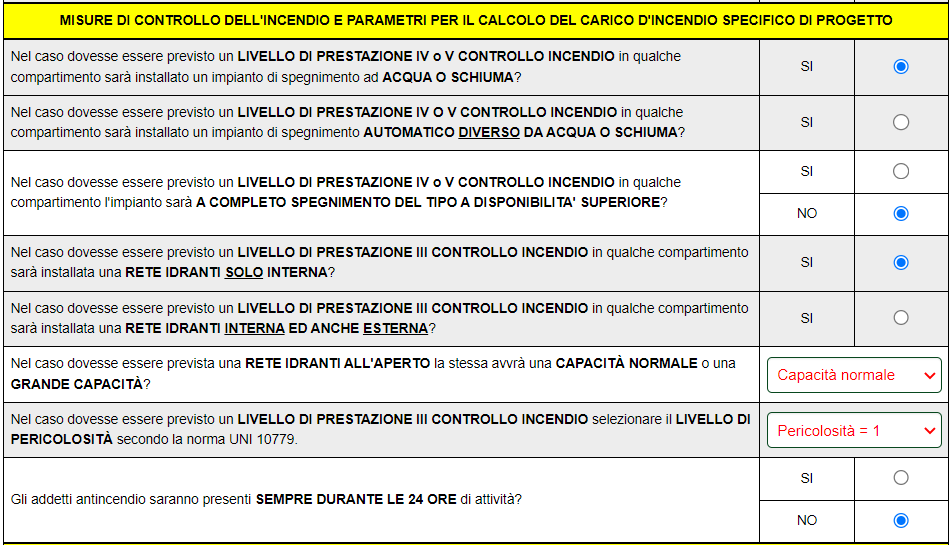

La nona parte include parametri per la determinazione del carico d'incendio specifico di progetto in VIA PREVENTIVA. Nel senso che l'impianto automatico di spegnimento potrebbe non essere richiesto in nessun compartimento, ma nel caso dovesse essere richiesto dai criteri di attribuzione o imposto dal progettista occorre sapere PREVENTIVAMENTE il tipo di impianto di spegnimento automatico da adottare, per stabilire i coefficienti δn.

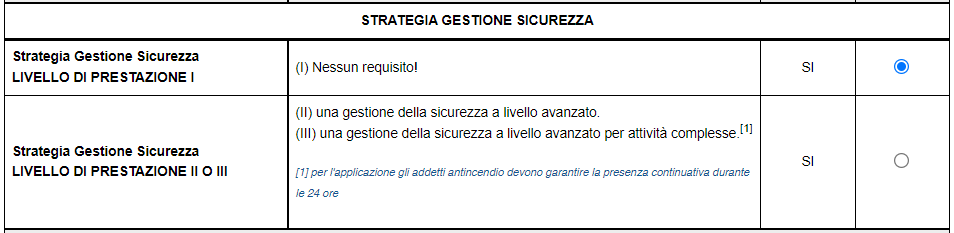

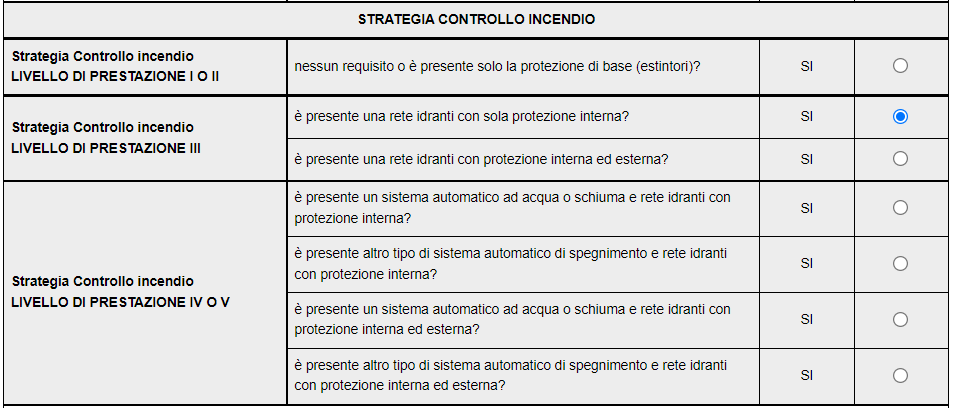

Infatti nella tabella per la determinazione del carico d'incendio specifico di progetto (qf,td) è presente as esempio l'opzione:
  • sistema automatico ad acqua o schiuma e rete idranti con protezione interna ed esterna.
Tale scelta incide sui parametri δn per la determinazione del carico d'incendio specifico di progetto qf,td. Analogamente per la determinazione dei parametri δn occorre stabilire se la protezione con la rete idranti è solo interna o anche esterna.
E' presente anche la scelta del tipo di impianto a completo spegnimento automatico se di tipo a DISPONIBILITÀ SUPERIORE o no. L'impianto a disponibilità superiore è un impianto con basso rateo di guasto ed altre misure di sicurezza che garantisce un funzionamento diciamo con probabilità elevatissima. Se presente tale tipo d'impianto è possibile mitigare il rischio ambiente rendendolo non significativo. Inoltre, nel caso di soluzione alternativa potrà essere utilizzato per abbattere la curva RHR.
E' presente una voce per la richiesta del LIVELLO DI PERICOLOSITÀ della rete idrica antincendio da attribuire secondo quanto previsto nella norma UNI 10779:
  1. Livello 1: Aree nelle quali la quantità e/o la combustibilità dei materiali presenti sono basse e che presentano comunque basso pericolo di incendio in termini di probabilità d’innesco, velocità di propagazione delle fiamme e possibilità di controllo dell’incendio da parte delle squadre di emergenza. Rientrano in tale classe tutte le attività di lavorazione di materiali prevalentemente incombustibili ed alcune delle attività di tipo residenziale, di ufficio, ecc., a basso carico d’incendio. Nota Le aree di livello 1 possono essere assimilate a quelle definite di classe LH ed OH 1 dalla UNI EN 12845 cui si può fare riferimento per ulteriori indicazioni.
  2. Livello 2: Aree nelle quali c’è una presenza non trascurabile di materiali combustibili e che presentano un moderato pericolo di incendio come probabilità d’innesco, velocità di propagazione di un incendio e possibilità di controllo dell’incendio stesso da parte delle squadre di emergenza. Rientrano in tale classe tutte le attività di lavorazione in genere che non presentano accumuli particolari di merci combustibili e nelle quali sia trascurabile la presenza di sostanze infiammabili. Nota Le aree di livello 2 possono essere assimilate a quelle definite di classe OH 2, 3 e 4 dalla UNI EN 12845 cui si può fare riferimento per ulteriori indicazioni.
  3. Livello 3: Sono le aree nelle quali c’è una notevole presenza di materiali combustibili e che presentano un alto pericolo di incendio in termini di probabilità d’innesco, velocità di propagazione delle fiamme e possibilità di controllo dell’incendio da parte delle squadre di emergenza. Rientrano in questa categoria le aree adibite a magazzinaggio intensivo come definito dalla UNI EN 12845 le aree dove sono presenti materie plastiche espanse, liquidi infiammabili, le aree dove si lavorano o depositano merci ad alto pericolo d’incendio quali cascami, prodotti vernicianti, prodotti elastomerici, ecc.
Sono richieste notizie sugli addetti antincendio, ovvero se SONO PRESENTI H24.
Se è possibile l'ACCOSTAMENTO DELL'AUTOSCALA ai piani dell'opera da costruzione.
Ed infine è stata inserita la richiesta di presenza dell'IMPIANTO FOTOVOLTAICO, al fine di predisporre la valutazione dell'eventuale aggravio di rischio incendio in un eventuale allegato.

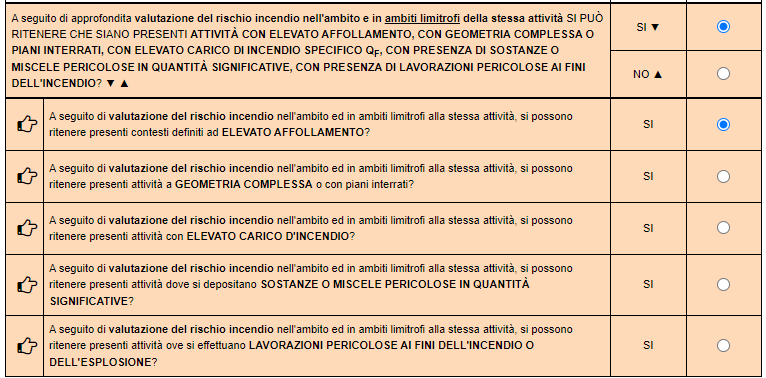

La decima parte è relativa a particolari valutazioni del rischio che comportano l'attribuzione di livelli di prestazione elevati.
La maschera deve essere aperta con molta cautela. Vengono attribuite misure di protezione severe che consistono nei massimi livelli di prestazione Controllo incendio, Rivelazione allarme incendio e Controllo fumi e calore.
Esempio: un criterio di attribuzione del livello di prestazione IV controllo incendio: "In relazione alle risultanze della valutazione del rischio nell'ambito e in ambiti limitrofi della stessa attività (es. attività con elevato affollamento, attività con geometria complessa o piani interrati, elevato carico di incendio specifico qf, presenza di sostanze o miscele pericolose in quantità significative, presenza di lavorazioni pericolose ai fini dell'incendio, ...).",

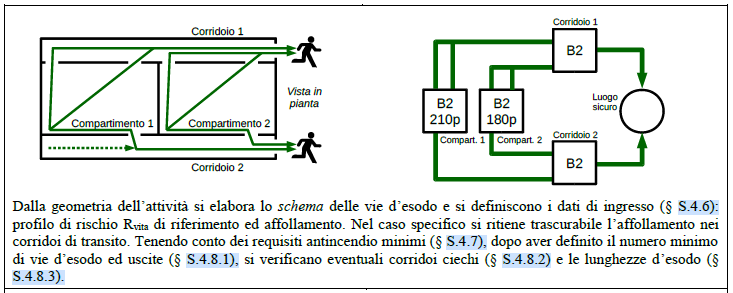

Dati vie di esodo verticali

Questa maschera è accessibile cliccando su sul link Dati vie di esodo verticali.
I dati da inserire risultano i seguenti:

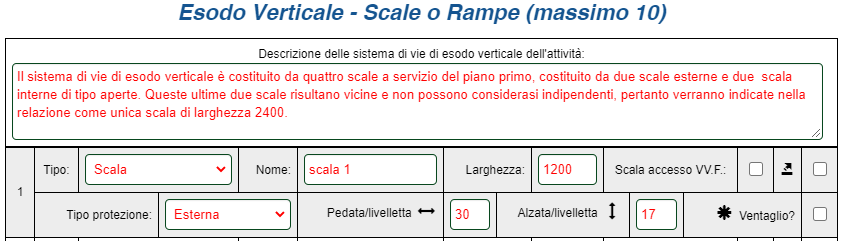

  1. Descrizione del sistema di vie di esodo verticali dell'attività: Tale dato va ad integrare in modo descrittivo quello che è il funzionamento del sistema di vie di esodo verticale dell'attività. In tale campo è possibile descrivere in generale l'organizzaione delle vie di esodo. Inoltre, potrebbe essere utile, per la completezza della relazione, riportate quelle scale o rampe che, seppur presenti nell'attività, non fanno parte del sistema di vie di esodo verticale, altrimenti all'interno della relazione prodotta automaticamente non comparirebbero da nessuna parte.
  2. Tipo: Occorre selezionare il tipo di via di esodo verticale tra quelle proposte.
  3. Nome: inserire l'identificativo della scala o della rampa (esempio: Scala 1, Scala A, Rampa 1, Rampa B ecc.)
  4. Larghezza: inserire la larghezza [mm] della scala o della rampa (esempio: 1200, 1800 ecc.)
  5. : viene indicato il verso dell'esodo. Se selezionato si indica che l'esodo avviene verso l'alto.
  6. Protezione: consente di selezionare il tipo di scala o rampa per la via di esodo verticale tra:
    1. aperta: consente di inserire una scala/rampa aperta, ad esempio all'interno di un compartimento multipiano quando se ne presentano le condizioni;
    2. protetta;
    3. a prova di fumo;
    4. esterna.
  7. Pedata/livelletta : inserire la dimensione della pedata della scala in [cm] max 22 cm. Se invece è stata selezionata la rampa inserire la lunghezza della livelletta della rampa.
  8. Alzata/livelletta : inserire la dimensione della alzata della scala [cm]. Se invece è stata selezionata la rampa inserire l'altezza della livelletta della rampa.
  9.   Ventaglio?: selezionando si indica che la scala/rampa è a ventaglio, implicando le prescrizioni aggiuntive per la scala a chiocciola.

Dati compartimenti - aree esterne

Questa maschera è accessibile cliccando sul link Dati compartimenti - aree esterne.
Nel caso non siano presenti compartimenti devono essere sempre inseriti i dati del compartimento 1.

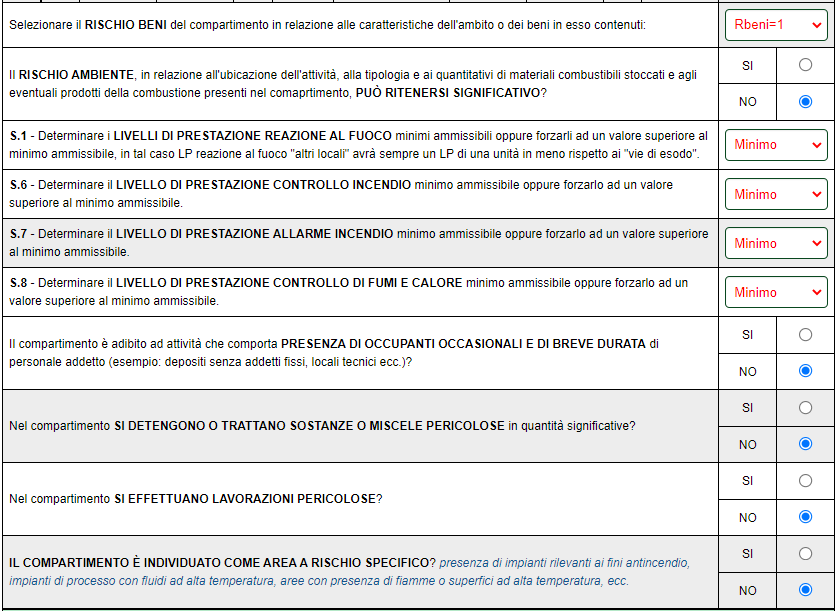

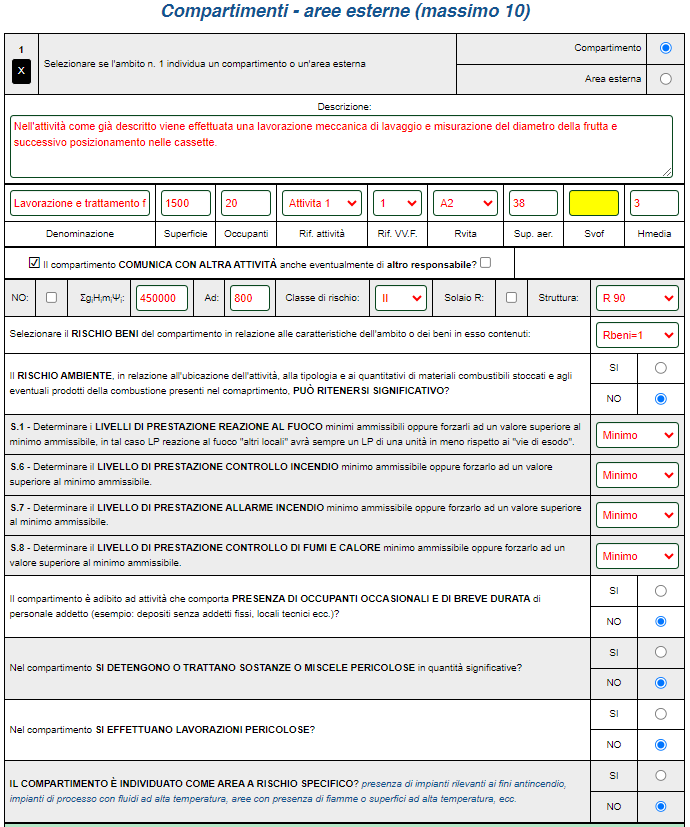

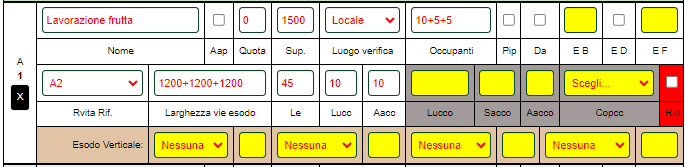

La maschera è stata suddivisa in più blocchi dati. Quelli relativi all'intero compartimento e quelli dell'ambito che può coincidere con il piano o un locale.
Questo primo blocco comprende i dati generali del compartimento o dell'area esterna. In particolare occorre selezionare se trattasi di un compartimento o di un'area esterna. In caso di aree esterna non sarà necessario inserire tutti i dati.
    i dati da inserire sono stati suddivisi come segue:
    DATI GENERALI DEL COMPARTIMENTO
  1. Descrizione: si descrive l'attività svolta nel compartimento o nell'area esterna. Tale voce deve essere dettagliata in quanto costituisce paragrafo della relazione tecnica. Pertanto, vanno individuati gli elementi caratteristici del compartimento quali: tipo di attività, modalità di effettuazione stoccaggio materiali, tipologia di materiali ecc. (esempio: Nel compartimento viene effettuato lo stoccaggio di prodotti alimentari. Gli stessi sono posizionati su scaffalature metalliche e movimentati con muletti alimentati elettricamente. Il carico d'incendio è riportato nelle strategia resistenza al fuoco ed è stato determinato considerando la condizione più gravosa, ovvero al momento del picco del massimo quantitativi di prodotti in arrivo).
    Analogamente per l'area esterna dovrà essere effettuta una descrizione del tipo di attività.
  2. Nome: indicare il nome del compartimento (esempio: compartimento 1, compartimento deposito materie prime, compartimento lavorazione plastica ecc.);
  3. Superficie: inserire la superficie del compartimento. Se il compartimento è multipiano dovrà essere inserire la somma della superficie di tutti i piani.
  4. Occupanti: inserire in numero di occupanti del compartimento. Se il compartimento è multipiano dovrà essere inserire la somma del numero di occupanti di tutti i piani.
  5. Rif. attività: sono previste massimo 10 attività ricadenti nel DPR 151/11. Con questa selezione si indica in quale attività del DPR 151/11 risulta inserito il compartimento in questione.
  6. Rif. VV.F. (Piano riferimento accesso soccorsi): indicare il piano di riferimento del compartimento scegliendo 1, 2 o 3. Rappresenta il riferimento rispetto al quale vanno misurate le quote dei piani.

    Definizione di Piano di riferimento del compartimento (DM 3/8/2015 s.m.i.):
    piano del luogo sicuro esterno verso cui avviene prevalentemente l'esodo degli occupanti del compartimento e da cui accedono i soccorritori. Se non é presente un piano con tali caratteristiche, si considera il piano di accesso dei soccorritori con le migliori caratteristiche di operatività antincendio (Capitolo S.9). Per ogni compartimento é determinato un unico piano di riferimento, che generalmente corrisponde con la strada pubblica o privata di accesso. La determinazione del piano di riferimento del compartimento é riportata nel progetto.
    esempi:
    Dalle figure si osserva che è vincolante per la individuazione del piano di riferimento il luogo dove arrivano i soccorritori e prevalentemente dove escono gli occupanti.

  7. Rvita (Rischio Vita): si seleziona il rischio vita del compartimento.
  8. Sup. aer. (superficie di aerazione): rappresenta la superficie di aerazione presente nel compartimento. Tale superficie si ottiene sommando le aperture di aerazione di tutti i piani dell'attività nel caso di compartimenti multipiano. La distribuzione delle aperture dovrà essere realizzata nel rispetto delle aree d'influenza (raggio offset) (capitolo S.8 del DM 3/8/2015 s.m.i.).
  9. Svof (Sistema ventilazione orizzontale forzata): se viene inserito un valore, viene previsto automaticamente l'impianto SVOF. In ta caso non viene segnalato l'errore se la superficie di ventilazione del comaprtimento risulta minore di quella minima richiesta. L'impianto SVOF può essere previsto sia se la superficie di aerazione del compartimento è maggiore o minore di quella minima richiesta.
  10. Hmedia (Altezza media dei locali del compartimento): è l'altezza media, misurata in metri, del compartimento.
  11. Comunicazione con altra attività
    Questa maschera si utiizza quando l'attività comunica con altra attività.
  12. il compartimento comunica con altre attività anche eventualmente di altro responsabile: cliccando sul checkbox si inserisce la comunicazione del compartimento con altra attività. In questo caso occorre quindi selezionare il Rischio vita del compartimento con cui comunica e se lo stesso rappresenta solo una comunicazione oppure un percorso di esodo per l'attività in progettazione, selezionando il checkbox (selezionare per esodo comune).
  13. Carico d'incendio
    Questi dati consentono di determinare il carico d'incendio specifico e di progetto per ogni compartimento, rimandando all'allegato per i dettagli del calcolo.
  14. NO: selezionando il checkbox non sarà visibile il calcolo del carico d'incendio relativo al compartimento nella relazione tecnica. Tale situazione si potrebbe verificare per snellire la relazione, quando per il tipo di compartimento la determinazione del carico d'incendio non si ritiene significativa, per il valore basso del carico d'incendio o per il tipo di attività svolta generalmente con carico d'incendio prevalentemente basso.
  15. ΣgiHimiΨi: Tale parametro rappresenta la somma di tutta l'energia termica [MJ] che si sviluppa, in base ai materiali presenti, all'interno del compartimento. Il calcolo completo del carico d'incendio dovrà essere riportato in allegato alla relazione tecnica. E' stata fatta la scelta di inserire questo dato per non appesantire ulteriormente l'applicativo. Non è stato inserito direttamente il valore del carico d'incendio specifico qf, in quanto tale dato non avrebbe dato la possibilità di determinare il carico d'incendio nel caso di materiale non distribuito uniformemente.
  16. Ad: è la superficie su cui risulta distribuito il materiale, che potrebbe non coincidere con la superficie del piano nel caso di compartimento multipiano o del compartimento nel caso di compartimento non multipiano.
  17. Pericolosità: rappresenta il livello di pericolosità per la determinazione del coefficiente δq2.
  18. Solaio R: questo dato assume un ruolo solo nei compartimenti multipiano. Tale dato consente di decidere se i solai del compartimento presentano idonee caratteristiche di resistenza al fuoco tale da poter determinare il carico d'incendio facendo riferimento al piano del compartimento multipiano con maggior carico d'incendio. Selezionando il checkbox, per il compartimento multipiano, si decide di calcolare il carico d'incendio considerando la superficie del piano e non dell'intero compartimento ottenendo un carico d'incendio minore (solaio resistente).
  19. Struttura: rappresenta la resistenza al fuoco del compartimento, che verrà calcolata con uno dei metodi di calcolo previsti (sperimentale, analitico o tabellare). La certificazione della resistenza al fuoco dovrà essere allegata successivamente alla SCIA.
  20. Rischio Beni, Rischio Ambiente e Livelli di prestazione dei compartimenti, sostanze pericolose e aree a rischio specifico.
  21. Selezionare il RISCHIO BENI del compartimento in relazione alle caratteristiche dell'ambito o dei beni in esso contenuti: Inserire in relazione alle caratteristiche storiche dell'edificio ed ai materiali in esso contenuto. Potrà essere attribuito un valore che va da 1 a 4.
  22. il RISCHIO AMBIENTE, in relazione all'ubicazione dell'attività, alla tipologia e ai quantitativi di materiali combustibili stoccati e agli eventuali prodotti della combustione presenti nel compartimento, PUÒ RITENERSI SIGNIFICATIVO?: Il rischio ambiente così come il rischio beni, con le modifiche introdotte dal DM 18/10/2019, non è più riferito all'intera attività ma ad ambiti della stessa. Il rischio ambiente può assume un valore significativo per attività di trattamento rifiuti, ricadenti nel campo di applicazione del DLvo 125/06. In ogni caso per l'attribuzione di un rischio ambiente significativo dovrà essere effettuta una opportuna valutazione tenendo conto dei quantitativi e tipo di prodotti combustibili, dei ricettori sensibili esterni e delle misure di protezione antincendio.
  23. S.1 - Determinare i LIVELLI DI PRESTAZIONE REAZIONE AL FUOCO minimi ammissibili oppure forzarli ad un valore superiore al minimo ammissibile, in tal caso LP reazione al fuoco "altri locali" avrà sempre un LP di una unità in meno rispetto ai "vie di esodo": Forzare il livello di prestazione ad un valore superiore, potrebbe essere utile quando tale caratteristica è già presente nella struttura (ad esempio pareti senza rivestimenti). Questa caratteristica si potrebbe sfruttare per eventuale soluzione alternativa per le vie di esodo.
  24. S.6 - Determinare il LIVELLO DI PRESTAZIONE CONTROLLO INCENDIO minimo ammissibile oppure forzarlo ad un valore superiore al minimo ammissibile: Consente di forzare il livello di prestazione ad un valore superiore al minimo previsto.
  25. S.7 - Determinare il LIVELLO DI PRESTAZIONE ALLARME INCENDIO minimo ammissibile oppure forzarlo ad un valore superiore al minimo ammissibile. Consente di forzare il livello di prestazione ad un valore superiore al minimo previsto.
  26. S.8 - Determinare il LIVELLO DI PRESTAZIONE CONTROLLO DI FUMI E CALORE minimo ammissibile oppure forzarlo ad un valore superiore al minimo ammissibile. Consente di forzare il livello di prestazione ad un valore superiore al minimo previsto.
  27. Il compartimento non è adibito ad attività che comportano presenza di occupanti ad esclusione di quella occasionale e di breve durata di personale addetto? Questo dato consente di attribuire, tra gli altri parametri se soddisfatti, ad un compartimento il livello di prestazione I della strategia controllo fumi e calore. Può essere utilizzato ad esempio in piccoli depositi, anche all'interno di attività alberghiere, scolastiche ecc. in cui i locali sono utilizzati per breve durata da personale addetto. (Il livello di prestazione I controllo fumi e calore consente di non effettuare aperture di aerazione, quindi piccoli depositi interni e privi di aerazione).
  28. Nel compartimento si detengono o trattano sostanze o miscele pericolose in quantità significative?: selezionare se nel compartimento sono presenti sostanze pericolose in quantità significative. Incide su alcune strategie quali controllo incendio, rivelazione allarme e controllo fumi e calore.
  29. Nel compartimento si effettuano lavorazioni pericolose? selezionare se nel compartimento si effettuano lavorazioni pericolose. Incide su alcune strategie quali controllo incendio, rivelazione allarme e controllo fumi e calore.
  30. Il compartimento è individuato come area a rischio specifico?: selezionare se il compartimento è individuato come are a rischio specifico (sezione V.1 del codice).
    Le aree a rischio specifico possono essere fissate dalle regole tecniche verticali applicabili all’attività. Sono inoltre individuate dal progettista sulla base della valutazione del rischio d’incendio e dei seguenti criteri:
    1. aree in cui si detengono o trattano sostanze o miscele pericolose, materiali combustibili, in quantità significative;
    2. aree in cui si effettuano lavorazioni pericolose ai fini dell’incendio;
    3. aree in cui vi è presenza di impianti o loro componenti rilevanti ai fini della sicurezza antincendio di cui al capitolo S.10;
    4. aree con carico di incendio specifico qf > 1200 MJ/m2, non occupate o con presenza occasionale e di breve durata di personale addetto;
    5. aree in cui vi è presenza di impianti ed attrezzature con fluidi di processo in pressione o ad alta temperatura;
    6. aree in cui vi è presenza di superfici esposte ad elevate temperature o fiamme libere;
    7. aree in cui vi è presenza di reazioni chimiche pericolose ai fini dell’incendio;
    8. ambiti dell’attività con Rischio Ambiente significativo.
    Lo stoccaggio di limitate quantità di liquidi infiammabili in armadi metallici per impieghi funzionali all’attività principale non è generalmente considerato rischio specifico.
    Eventuali aree, a servizio dell’attività principale, in cui vi è presenza degli impianti di cui al punto 2 lettera c, già regolati da specifiche regole tecniche di prevenzione incendi, non sono considerate aree a rischio specifico.
  31. DATI ESODO DI AMBITI O PIANI DEL COMPARTIMENTO
    In questo secondo blocco sono riportati i dati degli ambiti/piani del compartimento. L'ambito può essere una parte di un piano o il piano. I compartimenti multipiano verranno individuati automaticamente, nel caso nel compartimento siano presenti ambiti con dslivello di quota maggiore di 1 m.
    I dati di imput evidenziati in giallo non sono obbligatori, quindi possono essere omessi se non necessari. Naturalmente se per l'aerazione è previsto un uno SVOF (Sistema di ventilazione orizzontale forzata) il dato dovrà essere inserito, così come se è presente un corridoio cieco omesso o vie di esodo verticali.
  32. Nome: inserire il nome dell'ambito e/o del piano che comparirà nella relazione tecnica.
  33. Aap: Selezionare se l'ambito risulta aperto al pubblico.
  34. Quota: rappresenta la quota dell'ambito/piano in metri rispetto al piano di riferimento considerato. Con il segno positivo se sopra al piano di riferimento e negativo se sotto al piano di riferimento.
  35. Sup.: rappresenta la superficie dell'ambito/piano in metri quadrati.
  36. Uscita da: l'opzione Locale o Via esodo, consente di effettuare la verifica del numero di uscite indipendeti da un locale che possono essere anche 3 mentre per le vie di esodo il decreto evidenzia che devono essere almeno 2 salvo presenza di corridoio cieco.

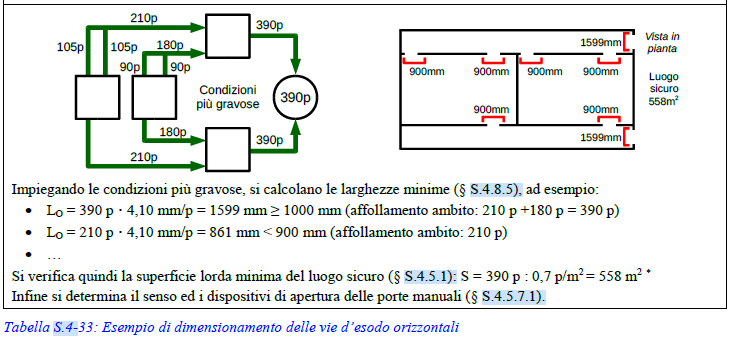

    Nell'esempio seguente, tratto dal DM 3/8/2015 s.m.i., si evidenzia come i due locali devono avere necessariamente almeno 3 uscite, in quanto il numero di occupanti è maggiore di 150 (tabella S.4-15). Osserviamo che entrambi i locali confluiscono con le loro uscite in due vie di esodo. Pertanto, la verifica del numero minimo di vie di esodo verrà effettuata per i tre ambiti:
    • Compartimento 1 (Locale);
    • Compartimento 2 (Locale);
    • Vie di esodo (Via esodo).
  37. Occupanti: rappresenta il numero di occupanti dell'ambito/piano suddivisi per le diverse vie di esodo. Tale dato deve essere inserito in uno specifico modo. Ad esempio se le vie di esodo che si dipartono dall'ambito/piano sono tre con i rispettivi occupanti: 50, 40, 35 il dato da inserire sarà il seguente: 50+40+35.
  38. Pip: selezionare se gli occupanti dell'ambito sono prevalentemente in piedi. Tale parametro insieme alla densità di affollamento interviene in diverse tabella tra cui la S.4-27, S.4-28, S.4-29, S.4-32 per la determinazione della larghezza unitaria della via di esodo (mm/p) e della larghezza minima della via di esodo (mm).
  39. Da: Selezionare se per l'ambito è necessaria la verifica della densità massima di affollamento Ad esempio per l'attività scolastica la densità di affollamento per gli spazi comuni e laboratori non deve essere superiore a 0,4 persone/mq mentre non è richiesta la verifica della densità di affollamento dell'aula.
  40. E B: rappresenta il NUMERO DI LITRI di liquido infiammabile presente, da inserire solo se sono rischiesti estintori di tipo B.
  41. E F: rappresenta la SUPERFICIE, misurata in metri quadrati del piano, nel caso siano presenti materiali combustibili classificabili come fuochi di classe F.
  42. E D: il checkbox indica che nel piano risultano presenti materiali combustibili classificabili come fuochi di classe D.
  43. Rvita Rif. (Profilo di Rischio Vita di riferimento): rappresenta il più gravoso profilo di rischio vita dei compartimenti serviti ai fini della misura antincendio considerata. Per l'esodo deve essere indicato il profilo di rischio più gravoso dei compartimenti attraversati lungo tutto il percorso di esodo fino a luogo sicuro
  44. Larghezza vie esodo: rappresenta la larghezza dei percorsi di esodo corrispondenti agli affollamenti indicati nel dato di input Occupanti. Tale dato deve essere inserito in uno specifico modo. Ad esempio se le vie di esodo sono tre con le ripettive larghezze in millimetri: 1200, 800, 1800 il dato da inserire sarà il seguente: 1200+800+1800.

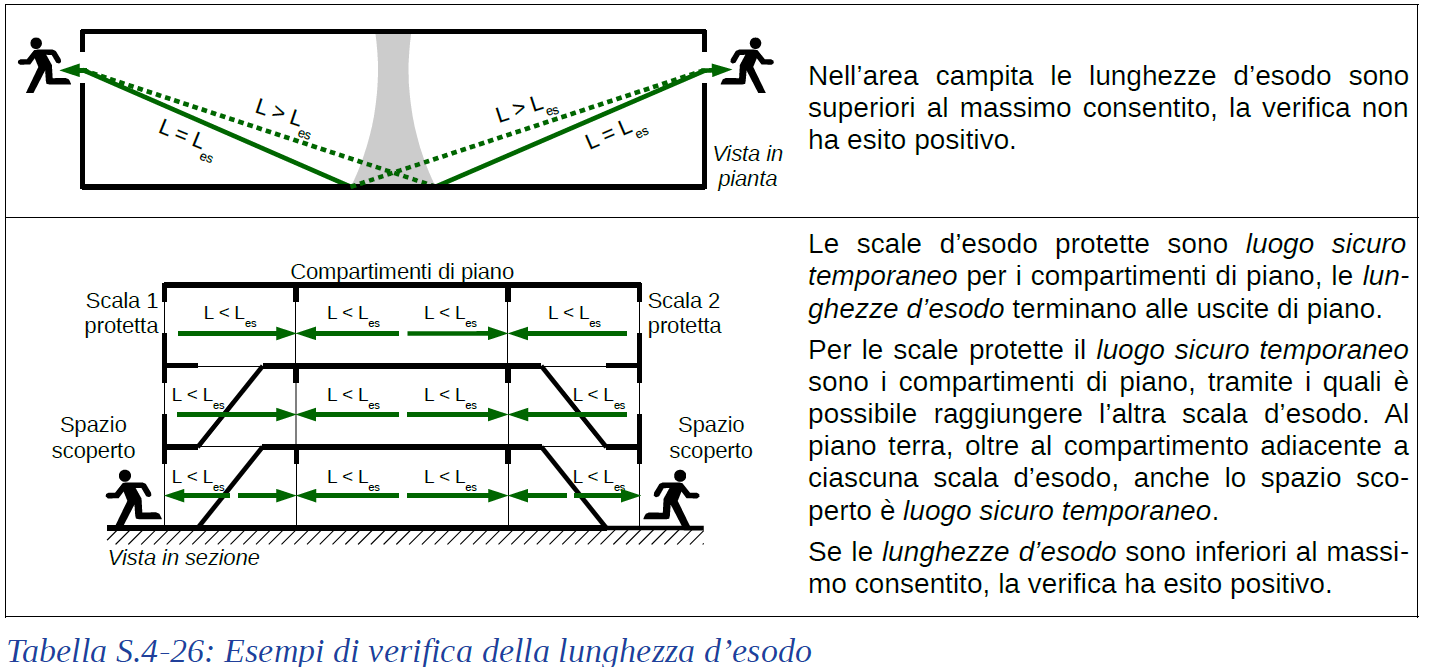

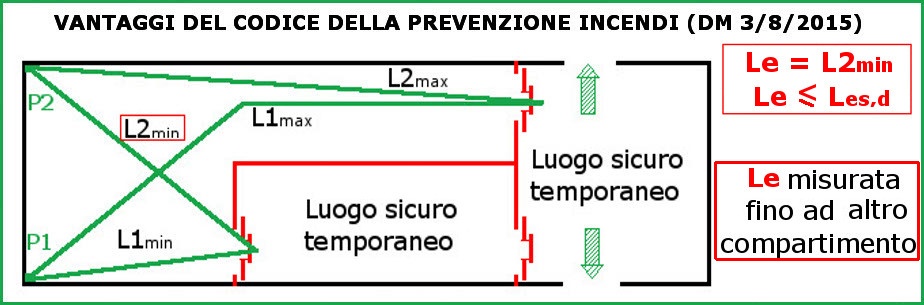

  45. Le: è la lunghezza massima del percorso di esodo misurata in metri, dal punto più lontano dell'ambito/piano fino a luogo sicuro o sicuro temporaneo più vicino ad esso. Nella figura seguente (DM 3/8/2015 s.m.i.) coincide con Les.

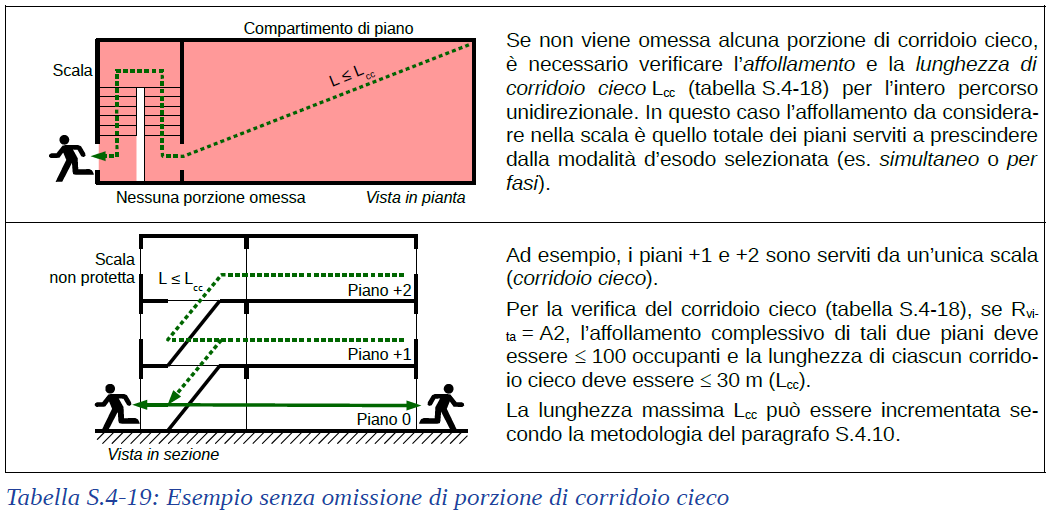

  46. Lucc: è la lunghezza massima del corridoio cieco misurata in metri. La lunghezza va misurata dal punto più lontano del piano fino alla possibilità di due uscite alternative o fino all'inizio del tratto di corridoio cieco omesso. Nella figura seguente (DM 3/8/2015 s.m.i.) Lucc rappresenta L (valore reale)
  47. Aacc: è l'affollamento massimo dell'ambito relativo al corridoio cieco.

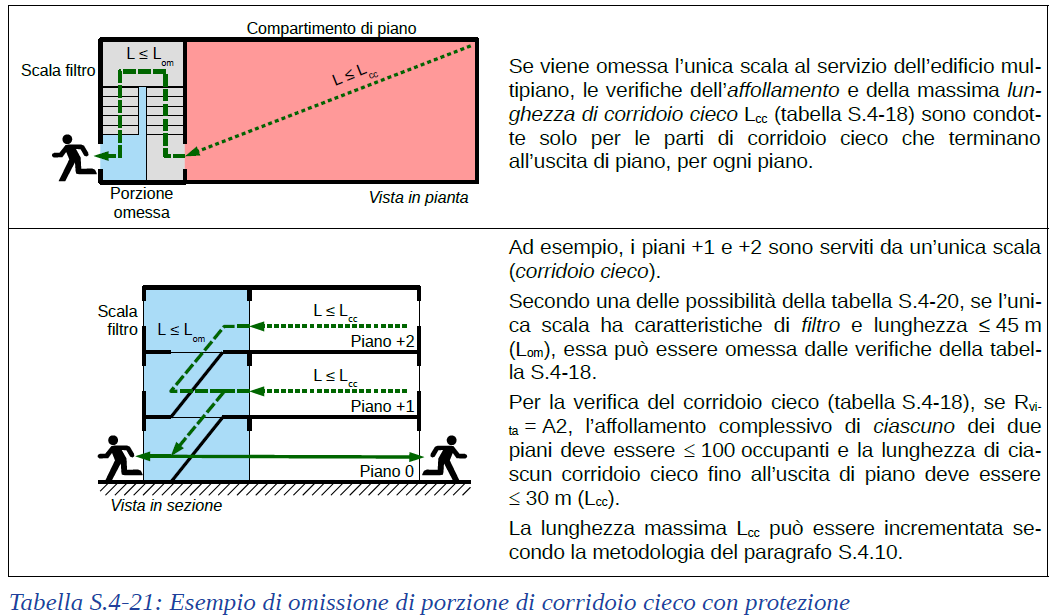

  48. Dati relativi al tratto di corridoio cieco omesso.
    Se esiste il tratto di corridoio cieco omesso devono essere obbligatoriamente inseriti tutti i seguenti dati:
    1. Lucco: è la lunghezza del tratto di corridoio cieco omesso. Tale dato deve essere inserito in un particolare modo, con riferimento al tipo di protezione Copcc. Ad esempio se abbiamo solo un tratto di scala filtro ed a prova di fumo sarà inserito nel seguente modo (Lucc=50) corrispondente al tipo di protezione (Copcc=FPF). Se i tratti sono due consecutivi, ad esempio un filtro F e un filtro ed a prova di fumo FPF, il dato sarà inserito nel seguente modo (Lucc=20+30)corrispondente a (Copcc=F+FPF). Nel caso siano presenti più tratti l'applicativo individua il tratto di corridoio cieco omesso mediante una media pesata. Nella figura del codice Lucco corrisponde al tratto L (tratto di corridoio omesso relativo alla scala filtro).
      1. Sacco: rappresenta la superficie d'ambito relativa al tratto di corridoio cieco omesso. Nella figura rappresenta la supericie del piano 1 e 2 necessaria per determinare la densità di affollamento.
      2. Aacco: rappresenta l'affollamento d'ambito relativo al tratto di corridoio cieco omesso. Nella figura rappresenta l'affollamento del piano 1 e 2 necessaria per determinare la densità di affollamento.
      3. Copcc: sono le condizioni per l'omissione del tratto di corridoio cieco che possono essere:
        • SP: senza protezione, che termini direttamente all’uscita finale o in luogo sicuro;
        • F: Con caratteristiche di filtro;
        • FPF: Con caratteristiche di filtro ed a prova di fumo;
        • F+FPF: Con caratteristiche di filtro collegato con caratteristiche di filtro ed a prova di fumo;
        • FPF+F: Con caratteristiche di filtro ed a prova di fumo collegato Con caratteristiche di filtro;
        • F+SP: Con caratteristiche di filtro collegato senza protezione, che termini direttamente all’uscita finale o in luogo sicuro;
        • FPF+SP Con caratteristiche di filtro ed a prova di fumo collegato senza protezione, che termini direttamente all’uscita finale o in luogo sicuro;
        • E: Via di esodo esterna.
        • ...
    2. Rid.: selezionare se la verifica di ridondanza non dovrà essere effettuata per il compartimento in questione. In tal caso si sta ammettendo che l'ipotesi d'incendio avvenga in altro compartimento che non impedisce l'esodo in nessuno dei percorsi previsti per il compartimento in argomento. L'ipotesi fondamentale del codice della prevenzione incendi è che l'incendio in condizioni ordinarie si avvia in un unico punto dell'attività (G.2.3 - Ipotesi fondamentali).
    3. Esodo Verticale Selezionare le scale ed i relativi affollamenti che afferiscono al piano del compartimento.

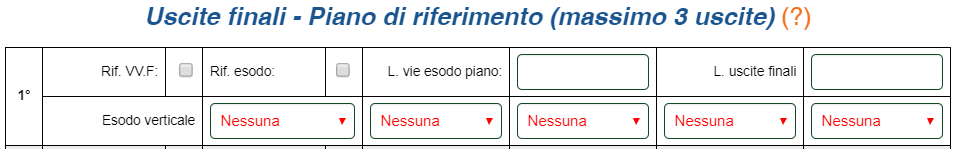

Dati uscite finali da confluenza

Questa maschera è accessibile cliccando su sul link Dati uscite finali da confluenza.
Questa maschera deve essere utilizzata se nell'uscita finale confluiscono più uscite, situazione che potrebbe dar luogo ingorgo. Uscita finale: varco del sistema di esodo che immette in luogo sicuro.
L'uscita finale che immette in luogo sicuro può convogliare persone che si trovano nel piano stesso dell'uscita provenienti da locali adiacenti o persone che provengono dai piani superiori attraverso vie di esodo verticali confluenti nel vano che conduce all'uscita finale.
Quando l'uscita finale avviene attraverso un atrio, in cui confluiscono vie di esodo verticali e locali adiacenti, occorre effettuare una verifica della larghezza dell'uscità finale. In questo caso la larghezza dell'uscita finale è determinata con la seguente espressione: Occorre inserire le larghezze delle porte di accesso che confluiscono nel vano e le larghezze delle uscite finali.
Rif. VV.F.: selezionare se l'uscita finale conincide con il piano di riferimento;
Rif. Esodo: selezionare se l'uscita finale conincide con un'uscita di esodo;
L. Vie esodo piano: inserire la larghezza delle vie di esodo del piano che confluiscono nell'atrio. I dati vanno inseriti nel seguente modo: L. Vie esodo piano = 1600+1600+1600 nel caso di 3 uscite orizzontali dai locali adiacenti.
L. uscite finali inserire la larghezza delle uscite finali dall'atrio. I dati vanno inseriti nel seguente modo: L. uscite finali = 1200+1200 nel caso di 2 uscite finali all'esterno dell'attività.
Occorre infine selezionare le vie di esodo verticali che conducono al vano dell'uscita finale, le cui larghezze verranno determinate automaticamente

RTV - Regole tecniche verticali

Questa maschera è accessibile cliccando su sul link riferito all'attività verticale selezionata. Nel caso particolare troveremo ad esempio il link Dati scuola.
L'applicativo prevede la possibilità di produrre la relazione tcnica per le attività veriticali ricadenti nel campo di applicazione del codice della prevenzione incendi.
Per produrre la relazione tecnica di questa attività è sufficiente cliccare sul link della barra laterale Individuazione attività DPR 151/11 e selezionare l'attività, oggetto di valutazione progetto, sia nell'input "descrizione dell'attività principale" sia nell'input "descrizione attività oggetto di valutazione del progetto", nel caso particolare la scuola, come riportato nell'esempio:
La procedura decritta è uguale per tutte le attività verticali attualmente emanate.
Inseriti questi dati nella maschera di input Individuazione attività DPR 151/11 si apre in fondo alla barra laterale un nuovo collegamento Dati scuola (Dati Uffici ecc.) e cliccando si accede alla maschera per l'inserimento dei dati relativi all'attività scolastica.
Attenzione! Occorre inserire correttamente il compartimento in cui è inserita l'area, per non inficiare il risultato finale. Occorre inserire tutte le aree determinate nei rispettivi compartimenti come già definiti. Per ogni area occorre indicare:
Nome: nome dell'area che potrà comprendere anche un intero comaprtimento multipiano.
Superficie: superficie dell'area che potrà coincidere anche con quella dell'intero compartimento o essere inferiore.
Compartimento: questo dato importante indica in quale compartimento è inserita l'area. l'indicazione del compartimento applica all'area tutte le strategie applicate al compartimento.

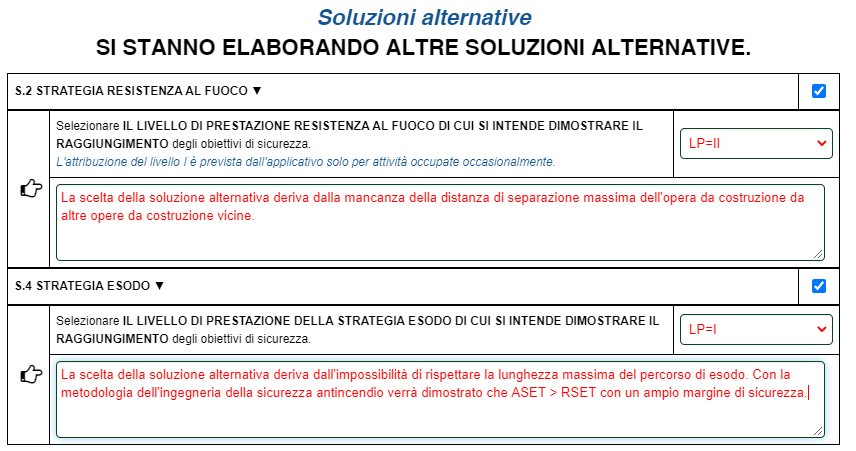

Soluzioni Alternative

Questa maschera è accessibile cliccando sul link Soluzioni alternative.
Le soluzioni alternative sono consentite dal codice della prevenzione incendi per tutte le strategie antincendio. Nella seguente maschera sono riportate le soluzioni alternative al momento elaborate.

Per la strategia RESISTENZA AL FUOCO S.2 è possibile selezionare il livello di prestazione di cui si intendono dimostrare il raggiungimento degli obiettivi. Sono applicabili tutti i livelli di prestazione, ai sensi del punto G.2.6.4 comma 4, anche inferiori a quelli stabiliti dalla tabella dei criteri di attribuzione. Nell'applicativo il livello I è stato condizionato alla necessità che l'attività sia occupata occasionalmente da personale addetto(caso tipico dei depositi riserva accessibili solo periodicamente).


Applicativo allegati relazione

Questa maschera è accessibile cliccando sul pulsante Selezionare allegati da scaricare e consente di sacricare gli allegati desiderati in word editabili.

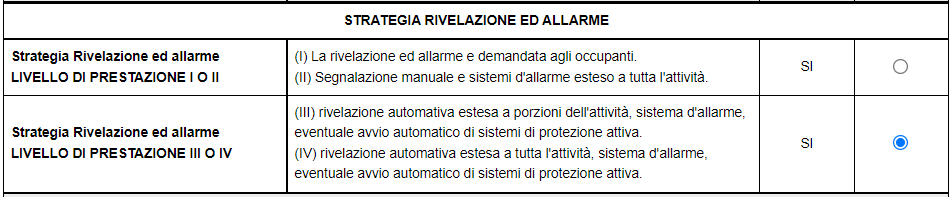

Carico d'incendio

Questa maschera è accessibile cliccando su link Carico d'incendio
Il carico d'incendio specifico di progetto viene calcolato con al seguente formula: qf,dq1q2qn*qf.
Il coefficiente δq1 dipende solo dalla superficie lorda del compartimento. La superficie su cui risulta distribuito il materiale, invece, è necessaria nel caso non ci sia una distribuzione uniforme del materiale nel comaprtimento. Nel caso, invece, di distrubuzione uniforme del materiale combustibile tale superficie viene fatta coincidere con quella del compartimento.
Il coefficiente δq2 dipende solo dal livello di pericolosità del deposito.

I dati che seguono servono a determinare il coefficiente δqn=Σδqi, che dipende dalle misure di protezione antincendio adottate nel compartimento.
i coefficienti δq1, δq2, δq3, δq4, δq5q6 dipendono dalla strategia controllo incendio. Per avere un coefficiente di riduzione occorre almeno un livello III di prestazione.
il coefficiente δq7 dipende dalla strategia gestione della sicurezza. Per avere un coefficiente di riduzione occorre almeno un livello di prestazione II, con addetti antincendio che devono garantire la presenza continuativa nel compartimento per le 24 ore.

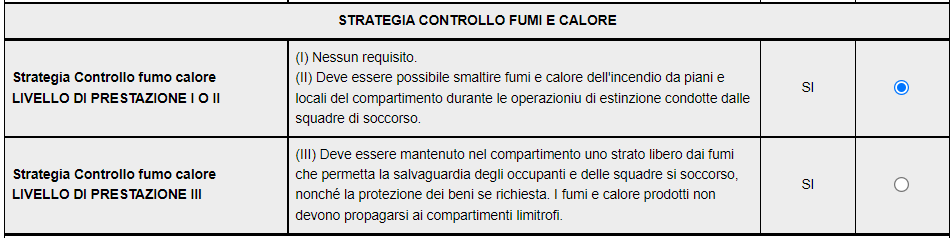

il coefficiente δq8 dipende dalla strategia controllo fumi e calore. Per avere un coefficiente di riduzione occorre almeno un livello di prestazione III. Quindi solo nel caso di impianto di evacuazione fumi e calore conforme alla norma UNI 9494.
il coefficiente δq9 dipende dalla strategia rivelazione allarme incendio. Per avere un coefficiente di riduzione occorre almeno un livello di prestazione III. Quindi è necessaria la presenza di impianto di rivelazione automatica dell'incendio.
il coefficiente δq10 dipende dalla strategia operatività antincendio. Per avere una riduzione occorre almeno un livello di prestazione IV.
la seguente maschera serve al calcolo del carico d'incendio specifico qf, determinato con la seguente formula: Dove A rappresenta la superficie su cui è distribuito il materiale e gli altri parametri sono riportati nella maschera per ogni materiale scelto. Selezionando il materiale viene automaticamente determinato il potere calorifico. Gli altri parametri richiesti devono essere inseriti.

Distanza di separazione

Questa maschera è accessibile cliccando su link Distanza di separazione
E' prevista la possibilità di calcolo sia con il metodo tabellare che con il metodo analitico.
Lo spessore della fiamma deve essere inserito solo se viene effettuata la determinazione della distanza di separazione con il metodo analitico. Tale valore è pari a 2/3 dell'altezza della superficie da cui esce la fiamma.
Analogamente anche il parametro Esoglia va inserito solo se il calcolo viene effettuato con il metodo analitico. Per la determinazione della lunghezza del percorso di esodo può essere adottato solo il metodo analitico assumendo un valore di Esoglia=2,5 Kw/m2.
Luogo sicuro: ogni altro spazio scoperto esterno alla costruzione sicuramente colegato alla pubblica via in ogni condizione d'incendio, che non sia investito dai prodotti della combustione, in cui il massimo irraggiamento dovuto all'incendio sugli occupanti sia limitato a 2,5 kW/m2, in cui non vi sia pericolo di crolli.
Per entrambi le procedure di calcolo potrà essere scelto di utilizzare il valore del carico d'incendio determinato con l'applicativo o di inserirlo direttamente. Inoltre occorre inserire i seguenti dati, determinati con la procedura prevista dal codice:
Pi percentuale di foratura della piastra radiante compreso tra 0.1 e 1;
Hi e Bi della piastra radiante.
Si individua il piano radiante considerando la distanza minima dal bersaglio.
Si individunado le piastre radianti in funzione delle superficie di compartimentazione dell'edificio e quindi degli infissi presenti. In corrspondenza di ogni piastra radiante si individua la percentuale di foratura Pi, Hi e Bi.

Impianto idrico antincendio

Questa maschera è accessibile cliccando su link Impianto idrico antincendio
Nella prima parte della maschera viene stabilito il livello di pericolosità, da cui derivano i dati idrici principali per il dimensionamento dell'impianto.
Le dimensioni del compartimento incidono sul numero di apparecchi operativi per la progettazione. La norma UNI 10779 prevede tale incremento quando il compartimento è superiore a 4000 mq.
Vengono idividuati quindi il numero e il tipo di apparecchi per la protezione interna che è sempre prevista dall'applicativo. Gli apparecchi dovranno essere distribuiti secondo quando previsto dalla norma UNI, ovvero deve essere coperta tutta l'area del compartimento considerando un raggio di 20 m da ogni apparecchio prescindendo dagli ingombri e dai muri. Poi occorre effettuare la verifica con la regola del filo teso per accertare che ogni punto dell'area venga raggiunto con un percorso non superiore a 25 se sono stati previsti IDRANTI UNI 45 o 30 m se sono stati previsti i NASPI.
Poi si passa alla protezione esterna che può essere effettuta con idranti cittadini o idranti UNI 70 interni all'attività. Si chiede prima di tutto se è prevista la protezione esterna. Nel caso sia prevista si apre la maschera per l'inserimento del numero di apparecchi.
Infine occorre definire il tipo di alimentazione e l'affidabilità dell'impianto. L'applicativo prevede come alimentazione quelle più frequenti, ovvero il gruppo di pompaggio e l'acquedotto, che potranno essere di tipo singola, singola superiore o doppia.

Impianto sprinkler

La maschera di input è accessibile cliccando su link Impianto sprinkler
Questo impianto risulta molto più complesso rispetto alla rete idranti perciò la maschera è stata suddivisa in più blocchi. Occorre innazitutto definire il tipo d'impianto:
impianto a umido: Impianto in cui le tubazioni vengono sempre riempite con acqua in pressione.
impianto a preazione: Un impianto a secco, o alternativo utilizzato in modalità a secco, in cui la valvola di controllo e allarme può essere aperta su comando proveniente da un sistema indipendente di rilevazione di incendio, posto nell’area protetta.
impianto a secco: Impianto cui le tubazioni vengono riempite con aria o gas inerte in pressione.
impianto alternativi: Impianto in cui le tubazioni vengono selettivamente riempite o con acqua o con aria/gas inerte, a seconda delle condizioni della temperatura ambientale.
Si deve inserire la superficie del comaprtimento che coincide che concide a seconda del tipo di pericolo individuato con:
  • la superficie dell'area operativa di processo OH + quella dell'eventuale piccolo deposito adiacente;
  • la superficie dell'area operativa di processo (OH oppure HHP) + quella del deposito HHS;
  • la superficie dell'area operativa di processo (OH oppure HHP) se non esiste il deposito;
  • la superficie del solo deposito HHS se non esiste l'area di processo;

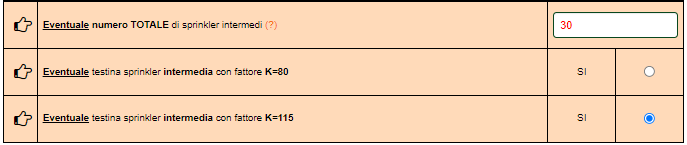

quindi l'altezza del deflettore più alto e di quello più basso, nonchè l'altezza masima di impilamento del materiale combustibile presente. Nella parte successiva della maschera viene individuato il tipo di attività: LH:Pericolo lieve – Attività con bassi carichi d’incendio e bassa combustibilità e con nessun singolo compartimento maggiore di 126 m2. Resistenza al fuoco di almeno 30 minuti.

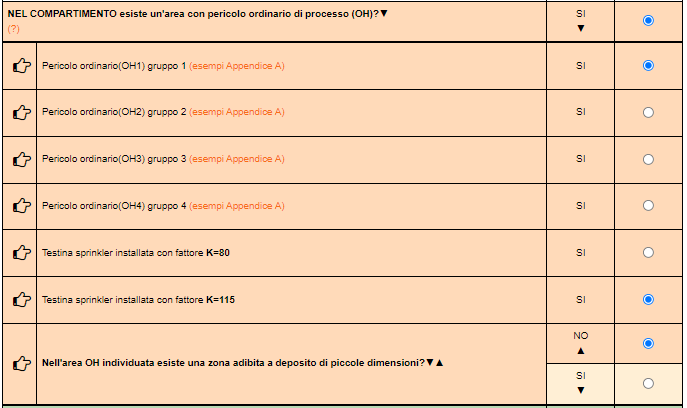

OH: Pericolo Ordinario – Attività in cui vengono trattati o prodotti materiali combustibili con un carico d’incendio medio e media combustibilità.
  • OH1, Pericolo Ordinario Gruppo 1;
  • OH2, Pericolo Ordinario Gruppo 2;
  • OH3, Pericolo Ordinario Gruppo 3;
  • OH4, Pericolo Ordinario Gruppo 4;
all'interno dell'area con pericolo OH potrà essere presente un piccolo deposito. Qualora presente occorre inserire gli ulteriori dati richiesti nella maschera: dove si chiede di inserire la superficie del piccolo deposito, il fattore k della testina sprinkler e la configurazione dello stesso:
HP: Pericolo Alto – HH Questa classe di pericolo si divide in due sezioni:

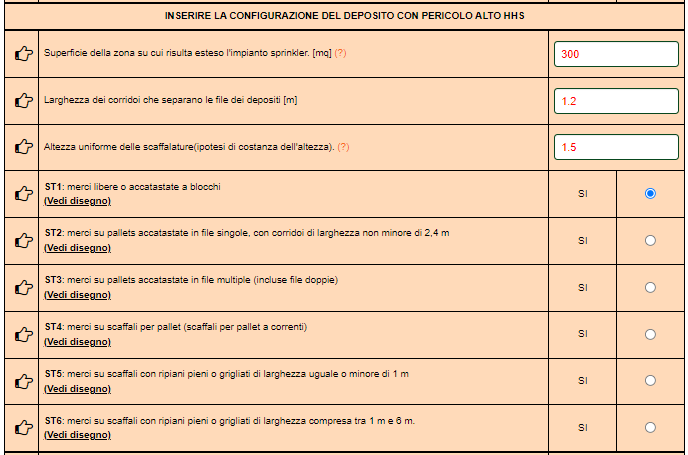

  1. HHP: PERICOLO ALTO DI PROCESSO
    Un Pericolo Alto – Processo (reparto di processo), è relativo ad attività dove i materiali presenti possiedono un alto carico d’incendio ed un’alta combustibilità e sono in grado di sviluppare velocemente un incendio intenso e vasto. HHP è suddiviso in quattro gruppi:
    • HHP1, Processo a Pericolo Alto Gruppo 1;
    • HHP2, Processo a Pericolo Alto Gruppo 2;
    • HHP3, Processo a Pericolo Alto Gruppo 3;
    • HHP4, Processo a Pericolo Alto Gruppo 4;
    • Occorre selezionare il gruppo di appartenenza e il tipo di testina sprinkler. Esempi di attività sono riportati nell'appendice A della norma UNI riportati anche nell'applicativo.

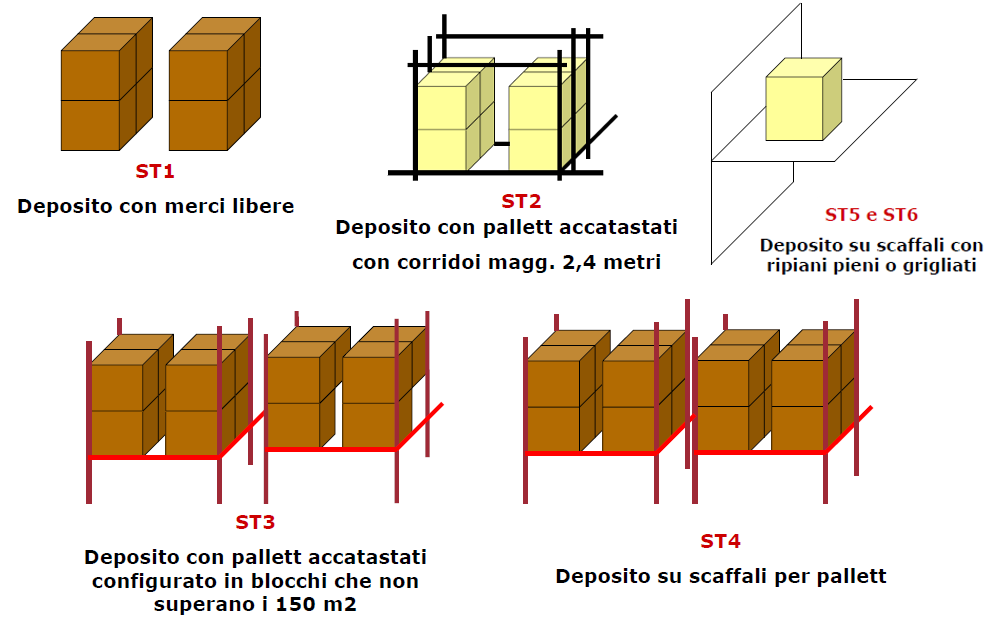

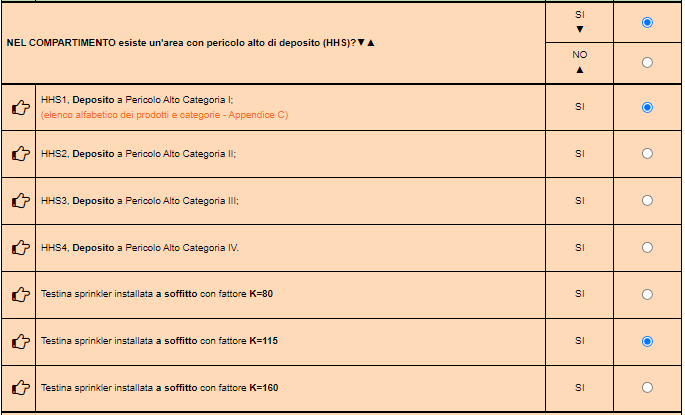

  2. HHS: PERICOLO ALTO DI DEPOSITO
    Un Pericolo Alto – Deposito, è relativo al deposito di merci in cui l’altezza dello stoccaggio supera i limiti indicati. Il Pericolo Alto - Deposito – HHS è suddiviso in quattro categorie:
    • HHS1, Deposito a Pericolo Alto Categoria I;
    • HHS2, Deposito a Pericolo Alto Categoria II;
    • HHS3, Deposito a Pericolo Alto Categoria III;
    • HHS4, Deposito a Pericolo Alto Categoria IV;
    Anche per i depositi ad alto pericolo HHS occorre scegliere tra le quattro categorie e il tipo di testina sprinkler e quindi la tipologia di configurazione, già vista in precdenza, oltre alle distanza tra le scaffalature.
  3. Infine nella parte finale della maschera occorre inserire il numero totale degli eventuali sprinkler intermedi, la cui necessità verrà valutata dall'applicativo e le testine degli stessi sprinkler.


Impianto rivelazione fumi

La maschera di input è accessibile cliccando su link Impianto rivelazione fumi
Viene chiesto di selezionare il livello di prestazione secondo le definizioni del Codice della prevenzione incendi DM 3/8/2015 allo scopo di stabilire la necessità o meno dell'impinato automatico di rivelazione o del solo impianto di segnalazione manuale dell'incendio.
Occorre stabilire inoltre il tipo di rivelatore se puntiforme o lineare.

Impianto evacuazione fumi e calore

La maschera di input è accessibile cliccando su link Impianto rivelazione fumi calore In questa prima parte della maschera occorre inserire la superficie del compartimento e l'altezza del locale e quindi selezionare il tipo d'impianto da progettare SENFC (Sistema di evacuazione naturale fumi e calore) oppure SEFFC (Sistema di evacuazione forzata fumi e calore). Selezionando l'impianto SENFC esce la seguente maschera: in cui si possono sclegliere le diverse soluzioni: il caso generale o gli altri casi particolari, compreso il locale con superficie del compartimento minore di 600 m2, pur non ricadendo nel campo di applicazione della norma UNI 9494.
Inseriamo la superficie totale dei ENFC da instatallare nel comapartimento SUTtotale in m2: Superficie utile totale di tutti gli ENFC installati in tutti i serbatoi di fumo. Ovvero la superficie utile di aerazione dell'intero compartimento. Questo dato ha lo scopo di verificare se risulta maggiore di quello di progetto determinato dall'applicativo.
Inseriamo anche la superficie totale per l'accesso di aria fresca dal basso SCTtotale in m2 La superficie Aerazione per afflusso area fresca SCTtotale dipende dal tipo di infisso, in particolare per la determinazione di detta superficie occorre considerare i fattori correttivi Cz Per la determinazione la norma prevede una tabella in funzione del tipo di apertura con fattori correttivi Cz riportati in tabella:
Areazione porta e portoni (apertura ≥90°)• Cz (0.65)
Aerazione Finetre incernierate (apertura 90°) • Cz (0.65)
Aerazione Finetre incernierate(apertura ≥90°) • Cz (0.65)
Aerazione Finetre incernierate(apertura da 60° a 90°) • Cz (0.5)
Aerazione Finetre incernierate (apertura da 45° a 60°) • Cz (0.4)
Aerazione Finetre incernierate(apertura da 30° a 45°) • Cz (0.3)

Selezionando l'impianto SEFFC esce la seguente maschera: in cui si possono selezionare il caso generale o il caso di un locale con superficie del compartimento minore di 600 m2, pur non ricadendo nel campo di applicazione della norma UNI 9494.
Occorre stabilire il rilascio termico per il dimensionamento dell'impianto. Normalmente viene assunto par300. Per entrambi i tipi di impianti SENFC o SEFFC occorre inserire la superficie massima del compartimento a soffitto e lo strato libero dai fumi desisderato che si intende realizzare. Inoltre è necessario stabilire l'altezza della barriera a fumo che si intende realizzare e se risulta installato l'impianto sprinkler.

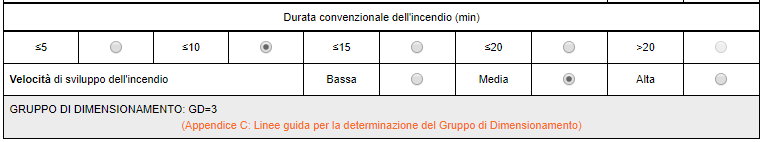

Nell'ultimo parte della maschera si richiede di inserire il Gruppo di Dimensionamento GD che dipende dalla durata convenzionale e dalla velocità di sviluppo dell'incendio. Nell'appendice C della norma UNI 9494 sono riportate le linee guida per la determinazione del Gruupo di dimensionamento. L'appendice fornisce le indicazioni orientative per la scelta dei tempi di intervento e delle velocità che devono essere successivamente verificate con un'analisi secondo specificità dei casi in esame.
Criteri di scelta per la determinazione del tempo di intervento
Il tempo di intervento delle squadre di soccorso esterne (VVF) deve essere definito preferibilmente dopo aver verificato direttamente il distaccamento della zona in cui è ubicata la costruzione. A titolo indicativo la norma fornisce il prospetto C.1 che riporta la media dei tempi di intervento nelle varie provincie (Caserta 14 min, Napoli 11 min ecc.)
Classificazione ai fini della determinazione delle velocità di propagazione
La classificazione ai fini delle velocità di propagazione è ricavata sulla basse delle classificazioni dei pericoli tipici, della metodologia per la catalogazione delle merci immagazzinate e delle categorie di deposito in funzione dei prodotti indicati nelle appendici A, B, C della norma UNI EN 12845.
In mancanza di dati specifici è possibile fare un valutazione di massima della velocità di propagazione riferendosi alla classificazione dei periodi tipici indicati nella UNI EN 12845.
pericoloVelocità di propagazione
LH, OH1bassa
OH2, OH3, OH4media
HHP, HHSalta
Tale indicazioni si riferisce solo al tipo di attività ma non contiene riferimenti al tipo di stoccaggio che necessita di particolare attenzione in quanto una disposizione verticale della merce può aumentare la velocità di propagazione.
Indicazioni circa la determinazione del rilascio termico
Anche se sono state effettuate alcune ricerche sul rilascio termico di un certo numero di materiali, queste non sono rappresentative di un generico incendio. Un incendio reale coinvolge una grande quantità di materiali combustibili, pertanto non è applicabile un valore riferito ad uno specifico materiale, ma occorre valutare il rilascio termico per l'attività in termini di condizioni più gravose ai fini della tutela di persone e beni. A tal fine si può far riferimento al CEN/TR 12101-5 oppure al prospetto E.5 dell'Eurocodice UNI EN 1991-1-2-2004.
Per approfondimenti si rimanda alla norma UNI 9494.
